Однотактный триггер задержки (D - триггер)

УГО

УГО

УГО

Асинхронные (RS) и синхронные (RSC) триггеры

Учебные вопросы:

1. Общее сведенье о триггерах.

2. Асинхронный RS триггер.

3. Синхронный RSC триггер.

1-ый учебный вопрос:

Триггер - это цифровое устройство последовательного типа (обладает памятью) с двумя устойчивыми состояниями равновесия (1 или 0) и предназначенное для записи, хранения и считывания одного бита информации.

Устойчивое состояние, когда на выходе триггера 1 или 0 удерживаются при постоянной подаче на вход определенной комбинации. Т.е. триггер может находиться в единичном или нулевом состоянии (Q=1, Q^=0) или (Q=1,Q^=0).

Помни!!! Равенство значений Q и Q^ (Q=Q^) будет определяться, как запрещенное состояние для триггера.

Классификация триггеров:

1. По способу записи информации:

а) асинхронные триггеры - информация записывается в любой момент времени и значения на выходе триггера определяется только входными информационными сигналами

б) синхронные триггеры (тактируемые) имеют кроме информационных входов синхровход (разрешающий сигнал). Срабатывание триггера происходит при подаче синхроимпульсов, а значение выходного сигнала определяется комбинацией информационных входных сигналов.

2. По логике работы:

а) триггеры установочные (RS триггеры), которые являются составной частью более сложных триггеров (JK, D- триггеров) и предназначены для начальной установки триггера.

б) триггеры со счетным входом (Т- триггеры), применяются в счетчиках

в) триггеры задержки информации (D- триггеры)

г) универсальные JK- триггеры, которые могут работать, как перечисленные ранее триггеры.

Основными характеристиками триггера являются:

1. Быстродействие (кол-во переключений в единицу времени).

2. Нагрузочная способность (кол-во логических элементов, которые могут подключаться к выходам триггера).

2-ой учебный вопрос:

Асинхронный RS триггер с инверсными входами.

S (set) для установки триггера в единичное состояние (Q=1, Q^=0).

R (reset) для установки триггера в нулевое состояние (Q=0, Q^=1).

Для RS триггер с инверсными входами активный переключающий сигнал 0. То есть, если S=0, R=1, то триггер в единичном состоянии (Q=1, Q^=0) и наоборот, если S=1, R=0, то триггер в нулевом состоянии (Q=0, Q^=1)

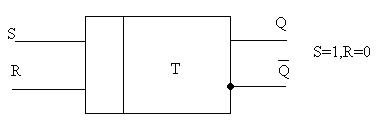

Асинхронный RS триггер с прямыми входами

Активным переключающим сигналом для триггера с прямыми входами является 1. То есть, если S=0, R=1, то триггер в нулевом состоянии (Q=0, Q То есть, если S=0, R=1, то триггер в единичном состоянии (Q=1, Q^=0) и наоборот, если S=1, R=0, то триггер в нулевом состоянии (Q=0, Q^=1)

=1) и наоборот, если S=1, R=0, то триггер в единичном состоянии (Q=1, Q^=0).

Схема триггера с инверсными входами

Таблица переключения работы триггера с инверсными входами:

Sn	Rn	Qn-1	Qn	Q^ n
			-	-
			-	-
				0
				1
				1

Помни!!!:

Qn=Q^ _n - запрещенное состояние триггера

Запись 1

Запись 0

хранение

Математическая запись работы триггера:

Qn= Sn v R-Qn-1

Схема триггера с прямыми входами

3-ий учебный вопрос: Синхронный RSC триггер

В синхронных триггерах (RSC,T,D,JK) применяются 2 способа синхронизации:

1) статическая синхронизация, когда является наличие постоянного напряжения.

2) динамическая синхронизация, когда синхросигналом является наличие перепада напряжения (0 - 1 или 1- 0).

Триггеры бывают двухтактные, когда требуется наличие переднего и заднего фронта:

Двухтактные:1-0-1 задний – передний или 0 -1- 0 передний – задний.

Исследуем RSC триггер с прямыми входами и статической синхронизацией

Схема RSC триггера с прямыми входами и статической синхронизацией

Примечание: Любой синхронный триггер (RSC, T, JK. D) в отсутствии синхронизации находиться в режиме хранения.

Таблица переключений RSC – триггера с прямыми входами

Сn	Sn	Rn	Qn-1	Qn	Q-n	Сост.триггера
						Хранение
			Хранение
						Хранение
			Хранение
						Хранение
			Хранение
						Хранение
			Хранение
						Хранение
			Хранение
						Запись «0»
			Запись «0»
						Запись «1»
			Запись «1»
				-	-	Запрещ.сост.
	-	-	Запрещ.сост.

Назначение: задерживает цифровую информацию на один такт (половина периода синхроимпульса С). На выходе триггера выявляется тот логический сигнал (1 или 0), который был на входе на предыдущем интервале.
