Модуль дискретного вводу/виводу

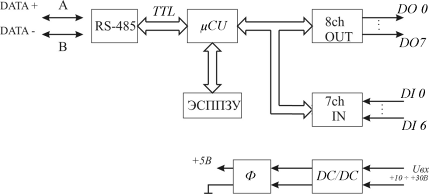

Для прикладу розглянемо модуль ADAM4050 (рис. 8.9).

Містить 7 каналів дискретного введення й 8 каналів дискретного виводу.

Даний модуль не має гальванічної розв'язки, тому призначений для використання разом з дискретними модулями ПЗО, твердотільне реле й іншими підсилювальними пристроями, що мають гальванічний поділ. Логічні Ttl-Сигнали й датчики типу «сухий контакт» можуть бути підключені без гальванічного поділу.

Рис. 8.9. Конвертор перетворить напруга +10÷ +30У в +5В (DC/ Dc-Конвертор).

Груповий модуль сигналів дискретний (МСД, рис. 8.10) виконує функції: ДЦП - перетворення дискретних сигналів у цифровий двійковий код; ЦДП – навпаки. У МСД передбачена групова гальванічна розв'язка.

Рис. 8.10. Груповий модуль вводу/виводу сигналів дискретний

Дискретне введення. У режимі читання інформація з дискретних входів надходить на шину даних D0, D1. З початкового входу через оптопари V1 … (молодший байт). Усі канали зв'язані між собою гальванічно.

Дискретний вивід. У режимі установки стану вихідних дискретних каналів, спочатку відбувається запис інформації із шини даних у регістр D9, що забезпечує роботи першим восьми каналів ЦДП, потім відбувається запис у регістр D10, що забезпечує роботу другої половини виходів ЦДП.

Оптопара забезпечує гальванічний поділ, а транзистор VT2 – посилення вихідного сигналу. Для забезпечення працездатності схеми необхідно підключити зовнішнє джерело напруги й опір навантаження.

Якщо струм у вихідному ланцюзі стане більше, чим максимально припустимий, то спадання напруги на резисторі 1,5Ом відкриє VT3, а той включить оптопару захисту, який передає сигнал про перевантаження в процесорі.
