Источники ЭДС и источники тока

На рис.4 представлена вольтамперная (внешняя) характеристика источника, т.е. зависимость выходного напряжения от тока. При напряжении U₁₂=0: I_k=E/ r_b ¾ ток короткого замыкания. Если I=0, то U₁₂=E= U_k¾ холостого хода

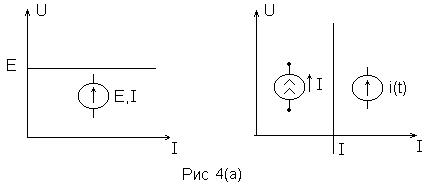

Идеальный источник ЭДС представляет собой активный элемент с двумя выводами, напряжение на которых не зависит от тока, проходящего через источник. z_b= 0 – внутреннее сопротивление при ЭДС равным нулю. (Т.о. r_bI << E)

Идеальный источник тока представляет собой активный элемент, ток которого не зависит от напряжения на его выводах, r_b- внутреннее сопротивление источника тока, оно бесконечно большое, т.е. r_b>>R_H I»E/r_b=I_k – const Поведение реального источника ЭДС мы уже видели.
