Обозначение резьб

Так как все резьбы на чертеже изображают одинаково, то тип резьбы и ее основные размеры указывают на чертежах особой надписью, называемой обозначением резьбы. Примеры условных обозначений резьб общего назначения приведены в табл.

Таблица

Стандартные резьбы

Изображение	Резьба	Обозначение	Примеры
	Метрическая: с крупным шагом с мелким шагом многозаходная	М d M d×P M d× Ph (P)	М 24 M 24×2 M 24× 4 (P2)
	Трапецеидальная: однозаходная многозаходная	Tr d×P Tr d×Ph (P)	Tr 36×6 Tr 60×8(P4)
	Упорная: однозаходная многозаходная	S d×P S d×Ph (P)	S 80×10 S 80×10(P5)
	Трубная цилиндрическая: класса А класса В	G d1 – A G d1 – B	G 1 ^1/2 – A G 1 ^1/2 – B

Однозаходные метрические резьбы при одном и том же наружном диаметре могут иметь несколько значений шага. Шаг с максимальным значением называется крупным, а остальные - мелкими. Выбор значения крупного шага производится из условия, чтобы угол подъема винтовой нитки был не больше 2º30^/. Крупный шаг в условном обозначении не указывается.

Левые резьбы обозначаются латинскими буквами LH, например, М20´1,5LH - резьба метрическая, диаметр 20 мм, шаг мелкий - 1,5 мм, левая.

Нанесение обозначений резьб: метрической, трапецеидальной, упорной

Нанесение обозначения трубной резьбы

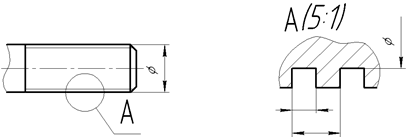

Изображение прямоугольной резьбы

На чертежах наносится обозначение резьб: метрической, трапецеидальной, упорной (рис. 4), трубной (рис. 5). Так как прямоугольная резьба нестандартная, то у нее нет обозначения. На чертеже эта резьба изображается так, как показано на рис. 6.
