Джерело оптичного випромінювання (випромінювач) – прилад, що перетворює електричну енергію в енергію оптичного випромінювання заданого спектрального складу та просторового розподілу. Джерела оптичного випромінювання повинні відповідати визначеним вимогам для успішного їхнього застосування в системах зв’язку.

1. Висока ефективність перетворення енергії порушення в енергію випромінювання.

2. Вузька спектральна смуга випромінювання.

3. Спрямованість випромінювання.

4. Швидкодія при модуляції (швидке виникнення і гасіння випромінювання).

5. Сумісність із приймачами випромінювання і фізичних середовищ передачі.

6. Когерентність випромінювання.

7. Мініатюрність і твердість виконання.

8. Висока технологічність і низька вартість.

9. Тривалий термін служби (не менш 10⁵ годин).

10. Висока стійкість до різних перевантажень (механічним, тепловим, радіаційним).

11. Можливість перебудови частоти випромінювання.

Зазначеним вимогам більш всього відповідають деякі типи випромінювачів: світловипромінюючи діоди (СВД); інжекційні напівпровідникові лазерні діоди (ЛД); твердотільни лазери, волоконні лазери. Сучасні джерела світла або передавачі складаються з інтегральної схеми (ІС) та ЛД або СВД. Їхнє випромінювання модулюється за допомогою окремих ІС. На рис. 1 приведена спрощена блок-схема волоконно-оптичного передавача. Якщо системні вимоги не так жорсткі, то в якості джерела світла звичайно обирається СВД. В окремих випадках застосування можуть знайти малогабаритні газові лазери.

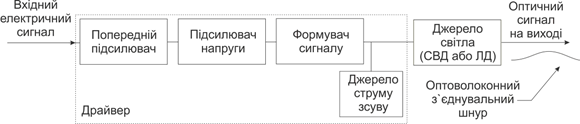

Рисунок. 1. Спрощена блок-схема волоконно-оптичного передавача.
