Пакеты в языке UML

Пакет — основной способ организации элементов модели в языке UML. Каждый пакет владеет всеми своими элементами, т. е. теми элементами, которые включены в него. Про соответствующие элементы пакета говорят, что они принадлежат пакету или входят в него. При этом каждый элемент может принадлежать только одному пакету. В свою очередь, одни пакеты могут быть вложены в другие пакеты. В этом случае первые называются подпаке-тами, поскольку все элементы подпакета будут принадлежать более общему пакету. Тем самым для элементов модели задается отношение вложенности пакетов, которое представляет собой иерархию.

Примечание При рассмотрении отношения "пакет-подпакет" наиболее естественно ассоциировать его с более общим отношением "множество-подмножество". Действительно, поскольку пакет можно рассматривать в качестве частного случая множества, такая интерпретация помогает нам использовать и графические средства для представления соответствующих отношений между пакетами.

Нам также известно, что для графического представления иерархий могут использоваться графы специального вида, которые называются деревьями. Однако в языке UML эти графические обозначения настолько модифицированы, что соответствующие ассоциации с общетеоретическими понятиями могут представлять определенную трудность для начинающих разработчиков. Тем не менее, на протяжении всей книги подчеркивается важность умения ассоциировать специальные конструкции языка UML с соответствующими понятиями теории множеств и системного моделирования, что, в некотором смысле, формирует стиль мышления системного аналитика. В противном случае не исключены досадные ошибки не только на начальном этапе концептуализации предметной области, но и в процессе построений различных представлений систем.

В языке UML для визуализации пакетов разработана специальная символика или графическая нотация, которой мы и будем пользоваться в дальнейшем. Именно с описания этой системы обозначений мы приступим к изучению основных элементов данного языка.

Для графического изображения пакетов на диаграммах применяется специальный графический символ — большой прямоугольник с небольшим прямоугольником, присоединенным к левой части верхней стороны первого (рис. 3.2 а, б). Можно сказать, что визуально символ пакета напоминает пиктограмму папки в популярном графическом интерфейсе. Внутри большого прямоугольника может записываться информация, относящаяся к данному пакету. Если такой информации нет, то внутри большого прямоугольника записывается имя пакета, которое должно быть уникальным в пределах рассматриваемой модели (рис. 3.2, а). Если же такая информация имеется, то имя пакета записывается в верхнем маленьком прямоугольнике (рис. 26).

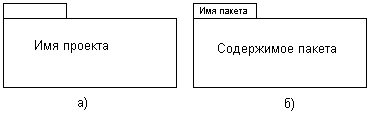

Рисунок 26. Графическое изображение пакета в языке UML

Примечание Говоря об имени пакета, следует остановиться на общем соглашении об именах в языке UML. В данном случае именем пакета может быть строка (или несколько строк) текста, содержащее любое число букв, цифр и некоторых специальных знаков. С целью удобства спецификации пакетов принято в качестве их имен использовать одно или несколько существительных, например, контроллер, графический интерфейс, форма ввода данных.

Перед именем пакета может помещаться строка текста, содержащая некоторое ключевое слово. Подобными ключевыми словами являются заранее определенные в языке UML слова, которые получили название стереотипов. Такими стереотипами для пакетов являются слова facade, framework, stub и topLevel. В качестве содержимого пакета могут выступать имена его отдельных элементов и их свойства, такие как видимость элементов за пределами пакета. Более подробно стереотипы и видимость элементов будут рассмотрены в последующих главах книги.

Конечно, сами по себе пакеты могут найти ограниченное применение, поскольку содержат лишь информацию о входящих в их состав элементах модели. Не менее важно представить графически отношения, которые могут иметь место между отдельными пакетами. Как и в теории графов, для визуализации отношений в языке UML применяются отрезки линий, внешний вид которых имеет смысловое содержание.

Одним из типов отношений между пакетами является отношение вложенности или включения пакетов друг в друга. С одной стороны, в языке UML это отношение может быть изображено без использования линий простым размещением одного пакета-прямоугольника внутри другого пакета-прямоугольника (рис. 3.3). Так, в данном случае пакет с именем ПакетЛ содержит в себе два подпакета: Пакет_2 и Пакет_3.

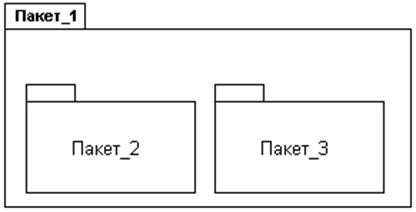

Рисунок 27. Графическое изображение вложенности пакетов друг в друга

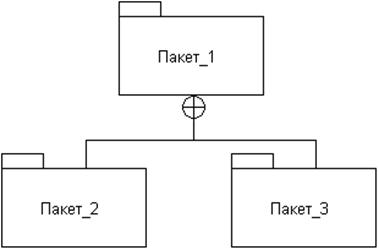

Рисунок 28. Графическое изображение вложенности пакетов друг в друга с помощью явной визуализации отношения включения

С другой стороны, это же отношение может быть изображено с помощью отрезков линий аналогично графическому представлению дерева. В этом случае наиболее общий пакет (метапакет или контейнер) изображается в верхней части рисунка, а его подпакеты — уровнем ниже. Метапакет соединяется с подпакетами сплошной линией, на конце которой, примыкающей к метапакету, изображается специальный символ © (знак плюс в кружочке). Этот символ означает, что подпакеты являются "собственностью" или частью контейнера, и, кроме этих подпакетов, контейнер не содержит никаких других подпакетов. Рассмотренный выше пример (рис. 27) может быть представлен с помощью явной визуализации отношения включения (рис. 28).

На графических диаграммах между пакетами могут указываться и другие типы отношений, часть из которых будут рассмотрены с последующих главах книги.
