Поверочные схемы. Порядок и точность передачи размераединицы величины от эталона к образцовому, а от них - к рабочему средству измерений регламентируются поверочной схемой

Порядок и точность передачи размераединицы величины от эталона к образцовому, а от них - к рабочем у средству измерений регламентируются поверочной схемой.

Поверочная схема для средств измерений - это нормативный документ, устанавливающий соподчинение средств измерений, участвующих в передаче размера единицы величины от эталона рабочим средствам измерений с указанием методов и погрешности при передаче.

Различают государственные, ведомственные и локальные поверочные схемы.

Государственная поверочная схема распространяется на все средства измерений данной величины, имеющиеся в России.

Она разрабатывается в качестве национального стандарта и не должна противоречить международным государственным схемам.

Общий вид государственной поверочной схемы приведен на рис. 2.

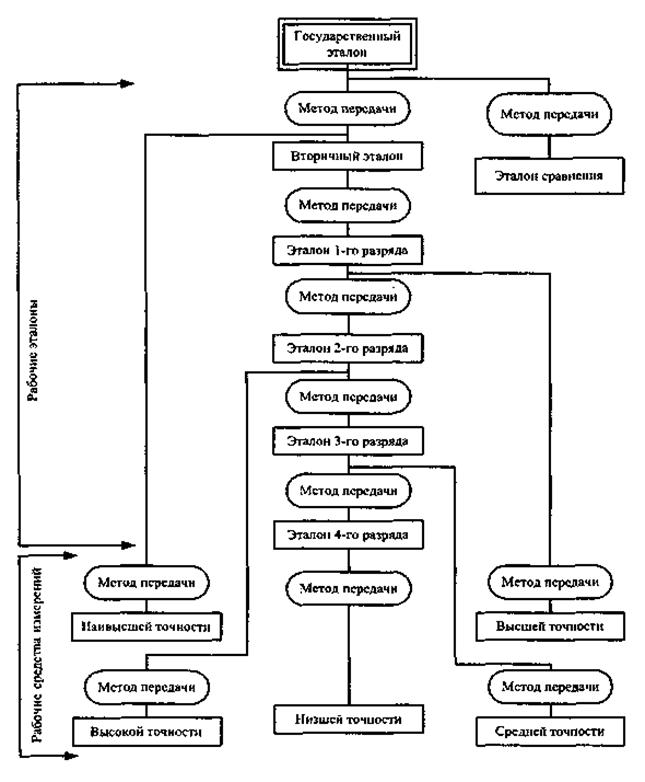

Рис. 2. Общий вид государственной поверочной схемы

Ведомственная поверочная схема распространяется на средства измерений данной величины, подлежащей ведомственной поверке.

Локальная поверочная схема распространяется на средства измерений данной величины, применяемые в регионе, области или организации.

Все локальные поверочные схемы составляются при наличии не менее двух ступеней передачи размера единицы величины и должны соответствовать требованиям соподчиненности, определяемым государственной поверочной схемой.

Поверочные схемы состоят из текстовой части и чертежа.

Локальные поверочные схемы могут состоять только из чертежа. Они должны наглядно изображать систему передачи единиц измерений.

В локальную поверочную схему должны быть включены:

- значения величин или их диапазон,

- все средства измерений и методы их поверки,

- основные метрологические характеристики средств измерений и методов поверки.

Положения о поверочных схемах, правила расчета параметров поверочных схем и оформления чертежей изложены в ГОСТ 8.061-80 "Государственная система обеспечения единства измерений. Поверочные схемы. Содержание и построение" и методике измерений МИ 83-76 "Методика определения параметров поверочных схем".

Поверочные схемы составляются на существующие виды измерений, и с их развитием и совершенствованием должны периодически пересматриваться.

Новые поверочные схемы составляются на новые виды измерительной техники или новые области измерений

.
