Технічна характеристика верстата. Токарно – карусельні верстати

Токарно – карусельні верстати

Представник типу: токарно – карусельний двостояковий верстат мод 1553.

Призначення верстата. Верстат призначений для обточування і розточування циліндрічних, конічних і фасонних поверхонь, підрізування торців і свердління отворів у великогабаритних деталях класу дисків і втулок, висота яких не перевищує 1,5—2 діаметрів (мал. 28).

Найбільш характерними деталями, що оброблюються на карусельному верстаті 1553, є маховики, заготовки зубчастих колес крупних габаритів, диски турбін, бандажі і тому подібне.

Найбільший діаметр оброблюваної деталі в мм:

без бічного супорта...................................................................2300

з бічним супортом..............................................................2100

Діаметр планшайби ъ мм...............................................................2100

Найбільша висота оброблюваної деталі в мм............................1600

Найбільше вертикальне переміщення верхніх супортів в мм:

правого.........................................................................................865

лівого............................................................................................950

Найбільше горизонтальне переміщення верхніх супортів в мм:

правого.............................................................................1315

лівого...............................................................................1215

Найбільше переміщення бічного супорта в мм:

вертикальне................................................................................1520

горизонтальне..............................................................................600

Число швидкостей обертання планшайби........................................18

Межі чисел оборотів планшайби в хвилину...........................1,4—48

Кількість величин подач супортів................................................12

Межі величин подачі супортів в мм/об........................................0,2—9

Швидкість переміщення траверси в мм/мін.....................................400

Потужність головного електродвигуна в КВт............................40

Основні вузли верстата (мал. 28). А — коробка подач лівого верхнього супорта; Б — лівий верхній поворотний супорт з різцетримачем; У — траверси; Г — правий верхній супорт з револьверною головкою; Д — портал з механізмом переміщення траверси; Е, До — стійкі; Ж — коробка подач правого верхнього супорта; 3 — бічний супорт з коробкою подач; І — станина з планшайбою і коробкою швидкостей.

Органи управління: / —підвісна кнопкова станція; 2 —маховичок ручного горизонтального переміщення верхнього супорту з різцеутримувачем; 3 — рукоятки перемикання коробки подач верхнього супорта з різцеутримува-чем; 4 — маховичок ручного вертикального переміщення верхнього супор-ту з різцеутримувачем; 5—маховичок ручного вертикального переміщення верхнього супорта з револьверною головкою; 6— маховичок ручного гори-зонтального переміщення верхнього супорту з револьверною голівкою;

7 — рукоятка перемикання коробки подач верхнього супорта з револьвер-

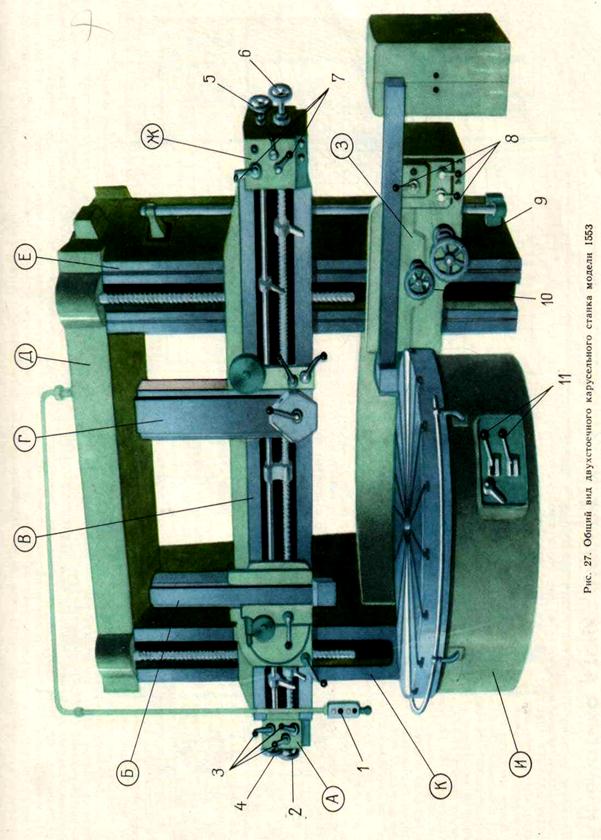

Мал. 28. Загальний вигляд токарно-карусельного двостоякового верстата

ною голівкою; 8 — рукоятки перемикан-ня коробки подач бічного супорта; 9 — маховичок ручного вертикального переміщення бічного супорта; 10 — маховичок ручного горизонтального переміщення бічного супорта; // — рукоятки перемикання коробки швидкостей.

Рухи у верстаті. Головнийрух різання — обертання планшайби із

заготівкою. Рухи подач — горизонтальне і вертикальне переміщення верхніх супортів (лівий верхній супорт, крім того, може переміщатися під кутом до осі обертання деталі), горизонтальне і вертикальне переміщення бічного супорта. Допоміжні рухи — швидкі холості

переміщення супортів, переміщення траверси по напрямним стояків, затиск

траверси та поворот револьверної голівки.

Принцип роботи. Оброблювана заготовка закріплюється на планшайбі, якою надається обертальний рух в горизонтальній площині. Ріжучі інстру-менти закріплюються в бічному і верхніх супортах. Бічний супорт 3 служить в основному для обточування зовнішніх поверхонь, виточки канавок і підрізування торців; у його чотирьохпозиційній голівці закріплюються різці різних типів. Верхній поворотний супорт Би використовується для обробки зовнішніх і внутрішніх конічних поверхонь. Верхній супорт Г має п'ятипозиційну револьверну голівку, в якій закріп-люються інструменти, призначені головним чином для обробки отворів.

Конструктивні особливості. Верстат забезпечено блокуючим механізмом, що не допускає можливості одночасного включення робочої подачі і прискореного ходу супортів.

Для полегшення вертикальних переміщень повзунів супорти забезпечені пружинними механізмами урівноваження. Конструкція коробок подач забеспечує можливість установки пристосувань для обробки конусних поверхонь без розвороту верхнього поворотного супорту. Механізми переміщення і затиску траверси блокуються і розташовані у порталі.

Мал.29. Кінематична схема токарно-карусельного двостоякового верстата
