Кольцевые (универсальные) превенторы. Предназначены для герметизации устья скважины при наличии или отсутствии труб

Предназначены для герметизации устья скважины при наличии или отсутствии труб.

Конструкции превенторов ОАО «ВЗБТ» приведены на рис. 13.5. Конструкции уплотнителей – на рис. 13.6.

Рис. 13.5 - Кольцевые превенторы ОАО "ВЗБТ"

а – типа ПУ1; 6 – типа ПУ2; 7 – крышка; 2 – уплотнение крышки;

3 – уплотнитель; 4, 7, 9 – манжеты; 5 – корпус превентора; 6 – плунжер;

8 – втулка; 10 – планшайба; 11 – указатель положения уплотнителя

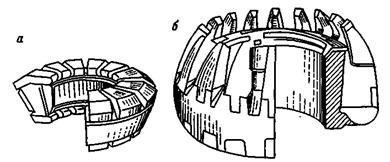

Рис. 13.6 – Уплотнители кольцевых превенторов:

а - уплотнитель превентора типа ПУ1; б - уплотнитель превентора типа ПУ2

Примеры обозначения: ПУ 1-230х35 (конструктивное исполнение 1 с конической рабочей поверхностью уплотнителя – рис. 13.6 а); 230 – условный диаметр прохода, мм; 35 – рабочее давление, МПа)

ПУ 2-350х35 (конструктивное исполнение 2 со сферической поверхностью уплотнителя – рис. 13.6, б).

Уплотнители – массивные резиновые кольца, армированные металлическими вставками.

Выпускаются ОАО «ВЗБТ», Воронежским МЗ, Пермским заводом им. Ленина.
