Работа выпрямителя на нагрузку LCR

Этот случай имеет место, когда в состав сглаживающего фильтра входят конденсатор и индуктивность. Характер нагрузки (ёмкостной или индуктивный) зависит от способа включения элементов фильтра

и соотношение между сопротивлением этих элементов и нагрузкой. Если включен только один конденсатор С₁ (рисунок 2.20,а) и выполняется соотношение

1/mwC_l<< mwL>>RH, (2.10)

то можно считать, что выпрямитель работает на ёмкостную
нагрузку. Если С₁ отсутствует, а параллельно нагрузке включен
конденсатор С₂ и выполняется условие

mwL >>Rh >> l/mwC2, (2.11)

то нагрузка выпрямителя можно считать индуктивной. В маломощных схемах выпрямителя сглаживающий фильтр начинается с конденсатора и нагрузка для выпрямителя имеет ёмкостную нагрузку, а в мощных - он начинается с индуктивности.

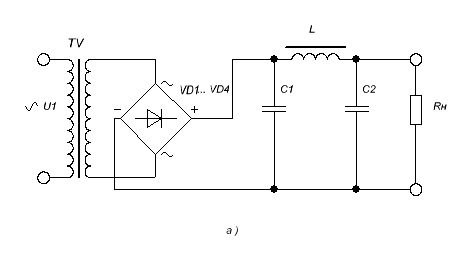

Рисунок 2.20 – Схемы выпрямителей при работе на нагрузку LCR
