Машины постоянного тока

Синхронные машины переменного тока

Конструкция синхронной машины переменного тока во многом похожа на конструкцию асинхронной машины, в частности их статоры идентичны.

Ротор синхронной машины переменного тока представляет собой явнополюсный электромагнит или неявнополюсный магнит. Ток в обмотки ротора поступает через контактные кольца и щетки от внешнего источника постоянного тока возбудителя.

Любая синхронная машина может работать в режиме генератора или двигателя.

В режиме генератора необходимо за счет энергии внешнего источника вращать вал, при этом в обмотках статора возбуждается ЭДС. Взаимодействующие магнитные поля ротора и статора создадут тормозной момент, действующий на ротор. Это и означает преобразование механической энергии внешнего источника в электрическую мощность генератора. В этом режиме магнитные полюсы ротора будут как бы тянуть за собой магнитные полюсы статора.

В режиме двигателя взаимодействующие электромагнитные поля ротора и статора создадут вращающий момент, при посредстве которого электрическая энергия сети преобразуется в механическую энергию на валу машины. В этом режиме магнитные полюсы статора будут как бы тянуть за собой магнитные полюсы ротора.

Режим работы синхронной машины изменяется в зависимости от нагрузки на валу. При этом электромагнитные силы играют роль своеобразной упругой связи между ротором и статором.

Электрические машины постоянного тока (ЭПТ) (двигатели и генераторы) находят широкое применение во всех областях техники.

Их основное достоинство – возможность плавного регулирования частоты вращения и возможность получения больших пусковых моментов, что очень важно для тяговых двигателей и привода различного технологического оборудования.

Общим недостатком является сложность конструкции, связанная главным образом со щеточно-коллекторным аппаратом, а также искрение при постоянной коммутации цепей электрической машины.

Машины постоянного тока состоят из двух частей: неподвижной и подвижной. Неподвижная часть состоит из станины (корпуса), на которой укреплены главные полюсы для возбуждения главного магнитного потока, и дополнительные полюсы для улучшения управления и коммутации в машине (рис. 75).

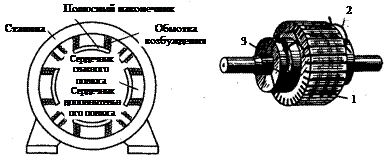

Рис. 75. Конструкция станины

и якоря машины постоянного тока

Главный полюс состоит из сердечника, набранного из листовой стали, и укрепляется болтами к станине. Вокруг главного полюса намотана полюсная обмотка. Свободный конец полюса имеет наконечник, обеспечивающий требуемое распределение магнитного поля.

Станина называется ярмом машины, через нее замыкаются цепи главного магнитного потока Ф. Она изготавливается из литой стали, так как магнитный поток в ней относительно постоянен.

Дополнительные полюсы установлены между основными полюсами. Их обмотки соединяются последовательно с якорем.

Якорем называется часть машины, в обмотке которой при вращении ее относительно главного магнитного поля индуцируется ЭДС (см. рис. 75).

Якорь состоит из зубчатого сердечника, в пазах которого уложены обмотки, и коллектора, насаженного на вал якоря, но изолированного от вала.

Сердечник выполняется из листов электротехнической стали, изолированных друг от друга лаком.

Для отвода тока от коллектора служат щетки, установленные в щеткодержателях. Щетки к пластинам коллектора прижимаются пружинами. Отвод энергии от щеток производится гибкими проводами.

Коллектор – это полый цилиндр, собранный из изолированных друг от друга клинообразных пластин, выполненных из меди (рис. 76).

Проводами пластины коллектора соединены с якорными обмотками.

Как и все электрические машины, машина постоянного тока обратима, т.е. может работать как в режиме генератора, если ее якорь вращается иным внешним двигателем, так и в режиме двигателя, преобразуя электрическую энергию в механическую.

Возбуждение главного магнитного поля возможно с помощью либо электромагнитов, либо постоянного магнита (последнее в настоящее время применяется очень редко).

Рабочие характеристики ЭПТ зависят от того, как цепь возбуждения включена по отношению к цепи якоря. Соединение этих цепей может быть параллельным, последовательным, смешанным или независимыми. На рис. 77 представлены условные графические схемы вариантов возбуждения ЭПТ.

Рис. 77. Схемы возбуждения ЭПТ:

а - параллельная; б - последовательная; в - смешанная

У машин с независимым возбуждением обмотка возбуждения подключена к независимому внешнему источнику, ток в ней не зависит от напряжения на выводах якоря (от нагрузки машины).

У машин с параллельным возбуждением (рис. 77а) цепь обмотки возбуждения соединяется параллельно с цепью якоря. Ток возбуждения во много раз меньше тока якоря (0,05 … 0,01) , что достигается большим числом витков в обмотке возбуждения и выполнением ее проводом тонкого сечения.

У машины с последовательным возбуждением (рис. 77б)
I _я = I _ов , так что обмотка возбуждения имеет малое количество витков, выполненных проводом большого сечения. Для таких ЭПТ характерно изменение в широких пределах главного магнитного потока от нагрузки.

В машинах со смешанным возбуждением на каждом полюсе сердечника расположены две обмотки (рис. 77в), одна из которых подключается параллельно якорю, вторая – последовательно с якорем. Такая электрическая машина может быть машиной последовательного возбуждения с небольшой параллельной обмоткой возбуждения или машиной с параллельным возбуждением с небольшой последовательной обмоткой возбуждения.

В большинстве машин со смешанным возбуждением применяется согласованное включение, т.е. создаваемые обмотками МДС складываются.

Во вращающейся обмотке якоря машины постоянного тока индуцируется переменная ЭДС, и для её выпрямления необходим коллектор. Сущность выпрямления поясняется рис. 78.

Рис. 78. К пояснению сущности

выпрямления тока коллектором

Искрообразование под щетками в процессе работы электрической машины ведет к быстрому разрушению коллектора. Причины искрообразования могут быть механическими и электрическими. Механическая причина – это ухудшение контакта между коллектором и щетками за счет неровностей коллектора, дрожания щеток. Электрическая причина - неудовлетворительная коммутация.

Вопросы организации коммутации занимают особое место в теории машин постоянного тока, так как правильная коммутация является залогом успешной работы ЭПТ.

Особо опасный случай неблагоприятной коммутации представляет собой круговой огонь по коллектору. Это мощная электрическая дуга, замыкающаяся непосредственно по коллектору или даже перекидывающаяся непосредственно на станину машины.

Круговой огонь возникает при резком изменении тока в коммутируемой секции обмотки якоря, что вызывает увеличение реактивной ЭДС, а последняя создает мощную дугу между щеткой и краем уходящей пластины коллектора. Эта дуга не гаснет, а растягивается вследствие вращения коллектора. В результате непосредственно на коллекторе возникает короткое замыкание, разрушающее коллектор и щетки.

В настоящее время электроэнергия в промышленных масштабах производится генераторами переменного тока.

Для применения электродвигателей постоянного тока необходимо преобразование переменного тока в постоянный. Это усложняет и удорожает применение двигателей постоянного тока.

В этой связи понятны попытки реализовать работу коллекторного двигателя непосредственно от сети переменного тока.

Для такого использования коллекторного двигателя необходимо:

- уменьшить вихревые токи в станине, сильно ослабляющие основной магнитный поток;

- уменьшить индуктивность обмотки якоря для увеличения cos j;

- улучшить условия коммутации.

В настоящее время первые два условия можно считать удовлетворительно решенными, но путем значительного усложнения и удорожания машины. Третья задача остается нерешенной.

Один из путей ее решения связан с применением более низкой частоты электрической сети за счет понижающих частоту устройств.

Заключение. Электрические машины переменного и постоянного тока широко применяются как в промышленном производстве, так и в быту.

Самой распространенной (особенно в бытовой технике) является асинхронная бесколлекторная машина, применяемая обычно в качестве двигателя. В машине отсутствуют какие-либо легкоповреждаемые или быстро изнашиваемые детали, поэтому она обладает высокой надежностью и низкой стоимостью. Общим недостатком асинхронных машин является относительная сложность и неэкономичность регулирования их эксплуатационных характеристик.

Синхронные электрические машины широко используются в качестве промышленных генераторов для выработки электроэнергии на электростанциях, а также в качестве двигателей для привода механизмов с постоянной угловой скоростью, так как угловая скорость вращения вала таких двигателей не зависит от нагрузки на валу. Общим недостатком синхронных машин является относительная сложность конструкции и сложность регулирования их эксплуатационных характеристик.

В электрических машинах постоянного тока легко реализуется плавная регулировка частоты вращения и получение больших пусковых моментов. По этой причине основная область применения машин постоянного тока – в качестве тяговых двигателей в различном технологическом оборудовании. Маломощные электрические машины постоянного тока применяются в системах автоматического регулирования в приводе исполнительных механизмов, а также в качестве датчиков скорости углового вращения устройств.

Общим недостатком электрических машин постоянного тока является конструктивная сложность, связанная в основном с коллекторно-щеточным устройством, и относительно невысокая надежность, связанная с искрением на коллекторе в процессе работы.

1. Какие машины переменного тока называются асинхронными (снхронными)? 2. Перечислите главные части асинхронной машины. 3. Для чего в теории трехфазных машин введено понятие «скольжение»? 4. Чем отличается короткозамкнутый ротор от фазного ротора у асинхронных машин? 5. В каких режимах может работать асинхронная трехфазная машина? 6. Для чего в двухфазных асинхронных машинах применяется обмотка, подключаемая через конденсатор? 7. Почему необходимо отключение «пускового» конденсатора после запуска двухфазной асинхронной машины? 8. Перечислите достоинства и недостатки асинхронных машин переменного тока. 9. Какие функции выполняют станина и якорь в машинах постоянного тока? 10. Для чего в машине постоянного тока необходим коллектор? 11. В чем причины появления кругового огня на коллекторе и чем он опасен? Перечислите достоинства и недостатки машин постоянного тока.

Библиографический список

1. Баскаков С.И. Радиотехнические цепи и сигналы.- М.: Высш. шк., 2000.

2. Данилов И.А., Иванов П.М. Общая электроника с основами электроники: Учеб. пособие. - М.: Высш. шк., 1998.

3. Касаткин А.С., Немцов М.В. Электротехника: Учеб. пособие для вузов. – 4-е изд, перераб. – М.: Энергоатомиздат, 1983.

4. Могилевский М.М. Основы электрорадиотехники. - М.: Радио и связь, 1990.

5. Нефедов В.И. Основы радиоэлектроники и связи. - М.: Высш. шк., 2002.

6. Ушаков В.Н. Основы радиоэлектроники и радиотехнические устройства: Учеб. пособие для радиотехнических вузов. - М.: Высш. шк., 1976.
