Способ простановки размеров

Для трёх ступенчатого валика приведены два способа простановки размеров, соответствующих двум последовательностям обработки.

Допуски составляющих размеров назначены по JT9.

Способ 1 ­– «0» лимба цепочкой.

Способ 2 – «лесенкой» от одной базы

Вывод:

– Стремится к кратчайшей размерной цепи;

– Замыкающие размеры получаются автоматически и на чертежах не обозначается (или для справки *);

– Устанавливать исходное звено составляющим, а замыкающим становить наименее ответственный размер.

Лекция №14

Решение размерных цепей теоретико-вероятностным методом.

Погрешности изготовления и измерения и их статистические характеристики.

При изготовлении партии деталей неизбежно происходить рассеяния их размеров. Оно выявляется при измерениях. Как машины-орудия (например СПИД) так и измерительные машины повинны в возникновении погрешности

,

где d_r – действительный размер (измеренный);

d – номинальный размер.

Погрешности изготовления и измерения для удобства анализа и устранения принято подразделять на систематические, случайные.

Пример – обработка валиков на настроенном станке.

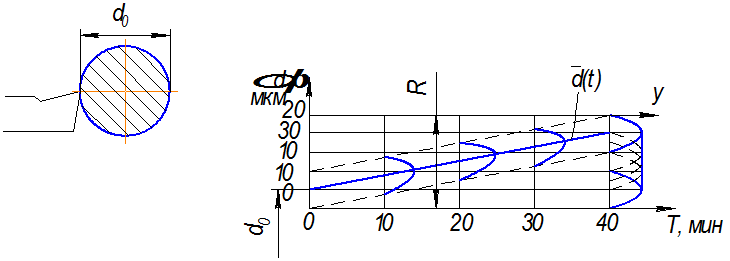

Точечная диаграмма.

Через каждые 10 минут будем отбирать партию деталей n и определять среднее арифметическое значение (математическое ожидание)

– характеризует центр, вокруг которого …..ются размеры при данном методе обработки.

Отложим значение на графике и получили зависимость уровня настройки станка от износа инструмента.

Систематическая составляющая погрешности – остается постоянной или закономерно изменяется от неслучайных факторов.

Разные значения погрешностей деталей в выборках относительно закономерно изменяющегося уровня указывают на наличие случайной составляющей.

Случайная составляющая – изменяется случайным образом в зависимости от множества факторов, действие которых складывается по разному.

Если систематические погрешности можно изучив причины возникновения устранить, то случайных избежать нельзя. Их компенсируют увеличением допуска на изготовления детали Т.

Грубыми называются погрешности, явно не соответствующие процессу обработки или измерения. Они как правило вызваны просчетами и просмотрами.

Все детали партии образуют генеральную совокупность – всю совокупность деталей, объединенных теми или иными признаками.

Выборка – часть генеральной совокупности, которая берется для получения представления о генеральной совокупности.
