Бурильные трубы

Бурильные трубы – бесшовные, изготавливаются прокаткой. Между собой соединяются в свечи муфтами, а свечи – посредством бурильных замков, состоящих из ниппеля и муфты, которые присоединяются к концам бурильной трубы с помощью резьбы или сварки. Ниппели и муфты бурильных замков снабжены крупной конической резьбой, благодаря которой сокращается продолжительность свинчивания-развинчивания бурильной колонны при СПО. Особенность бурильных труб – наличие высаженных концов (рис. 16.2).

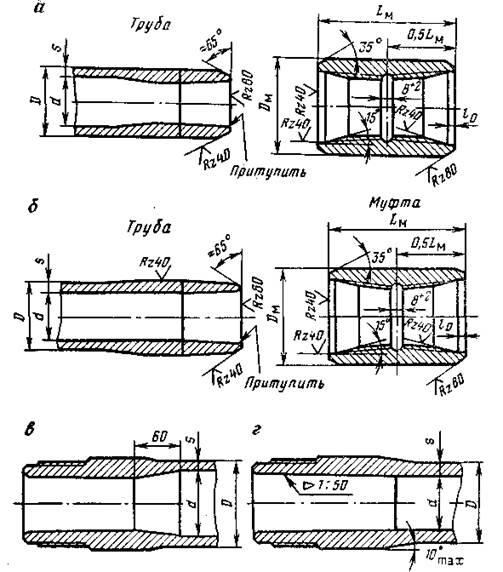

Рис. 16.2 – Типы бурильных труб

а – с высаженными внутрь концами и муфты к ним; б – с высаженными наружу концами и муфты к ним; в – с высаженными внутрь концами и коническими стабилизирующими поясками; г – с высаженными наружу концами и коническими стабилизирующими поясками

Трубы типов в и г обладают повышенной прочностью и герметичностью.

Бурильные трубы услов­ным диаметром от 60 до 102 мм изготовляют длиной, 6; 8 и 11,5 м, условным диаметром от 114 до 168 мм – длиной 11,5 м. В партии допускается до 25 % труб длиной 8 м и до 8 % длиной 6 м.

Толщина стенки трубы изменяется за счет ее внутреннего диаметра, что позволяет ограничить номенклатуру ключей и инструмента для захвата и удержания труб.

По предельным отклонениям размеров бурильные трубы типов а и б подразделяются на трубы обычной и повышенной точности изготовления. Условное обозначение бурильных труб включает вид высадки (В – тип а и Н – тип б); точность изготовления (П – повышенная точность изготовления); букву К – для труб типов в и г; условный диаметр трубы; толщину стенки; группу прочности; обозначение стандарта.

Например, бурильная труба типа а повышенной точности изготовления, условным диаметром 114 мм, с толщиной стенки 9 мм, из стали группы прочности Д: труба ВП-114х9-Д ГОСТ…

Для бурильных труб с высаженными концами изготовляют замки 3-х типов (рис. 16.3), отличающиеся гидравлическими и прочностными характеристиками:

Рис. 16.3 – Замки для бурильных труб:

1 – ниппель; 2 – муфта

ЗН – замок с нормальным проходным отверстием;

ЗШ – замок с широким проходным отверстием;

ЗУ – замок с увеличенным проходным отверстием.

Наиболее распространены замки типа ЗШ. Замки ЗУ используются в бурильных трубах с высаженными наружу концами. Для бурильных труб «в» и «г» используются замки ЗШК и ЗУК, отличающиеся от ЗШ и ЗУ конической расточкой со стороны резьбы. Замки крепят на бурильных трубах горячим способом (нагрев до 400…450 °С) с натягом по резьбе и стабилизирующему пояску.

Из других разновидностей применяются бурильные трубы ТБПВ с приваренными соединительными концами (рис. 16.4). Замки с этими трубами

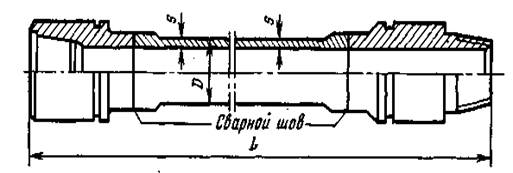

Рис. 16.4 – Бурильные трубы с приваренными соединительными

концами с наружной высадкой ТБПВ

соединяются не на резьбе, а с помощью контактной сварки. Трубы с приваренными концами обладают лучшей гидравлической характеристикой. Прочность сварного шва после нормализации и обкатки роликами достигает прочности тела трубы.

Трубы ТБПВ изготовляют номинальной длиной труб L=12,4 и 13,5 м; диаметр труб 73; 89; 114; 127 и 146 мм.

Легкосплавные бурильные трубы из сплава Д16-Т имеют высаженные внутрь концы и облегченные стальные замки. Известны беззамковые легкосплавные бурильные трубы, на утолщенных концах которых нарезается замковая резьба.

В зарубежной практике для повышения коррозионно-усталостной прочности и уменьшения гидравлических сопротивлений на внутреннюю поверхность бурильных труб наносят пластмассовое покрытие толщиной 0,125 мм.

4. Утяжелённые бурильные трубы

Утяжеленные бурильные трубы (УБТ) – горячекатаные толстостенные трубы кольцевого сечения (рис. 16.5). Известны конструкции УБТ квадратного сечения, а также с продольными либо спиральными канавками на наружной поверхности.

УБТ изготовляют двух типов: гладкие по всей длине (рис. 16.5, а) и с конусной проточкой (рис. 16.5, б), облегчающей захват и удержание трубы. Достаточная толщина стенок позволяет нарезать на концах трубы крупную коническую резьбу по подобию соединительной резьбы бурильных замков. Наддолотные УБТ в отличие от других имеют на обоих концах внутреннюю резьбу (рис. 16.5, б, г).

Рис. 16.5 – Утяжеленные бурильные трубы

а – промежуточная; б – наддолотная; в – промежуточная с проточкой;

г – наддолотная с проточкой

Используются также сбалансированные трубы УБТС, отверстие и наружную поверхность которых механически обрабатывают. Благодаря этому снижается уровень динамических нагрузок и повышается запас прочности труб.
