Плоскости стрельбы

Отклонение пули от нее при полете в сторону вращения называется деривацией

Рис. 4. Деривация (вид траектории сверху).

В результате действия этих сил пуля совершает полет в пространстве

по неравномерно изогнутой кривой линии, называемой траекторией

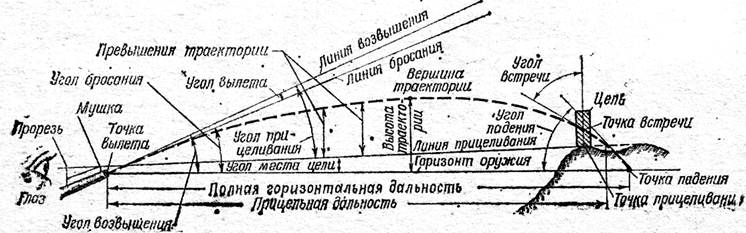

Рис. 5. Элементы траектории.

1. Центр дульного среза ствола называется точкой вылета. Точка вылета является началом траектории.

2. Горизонтальная плоскость проходящая через точку вылета называется горизонтом оружия. На чертежах, изображающих оружие и траекторию сбоку, горизонт оружия имеет вид горизонтальной линии. Траектория дважды пересекает горизонт оружия: в точке вылета и в точке падения.

3. Прямая линия, являющаяся продолжением оси канала ствола наведенного оружия, называется линией возвышения.

4. Вертикальная плоскость, проходящая через линию возвышения называется плоскостью стрельбы.

5. Угол, заключенный между линией возвышения и горизонтом оружия называется углом возвышения. Если этот угол отрицательный, то он называется углом склонения (снижения).

6. Прямая линия, являющаяся продолжением оси канала ствола в момент вылета пули, называется линией бросания.

7. Угол, заключенный между линией бросания и горизонтом оружия, называется углом бросания.

8. Угол, заключенный между линией возвышения и линией бросания, называется углом вылета.

9. Точка пересечения траектории с горизонтом оружия называется точкой падения.

10. Угол, заключенный между касательной к траектории в точке падения и горизонтом оружия называется углом падения.

11. Расстояние от точки вылета до точки падения называется полной горизонтальной дальностью.

12. Скорость пули в точке падения называется окончательной скоростью.

13. Время движения пули от точки вылета до точки падения называется полным временем полета.

14. Наивысшая точка траектории называется вершиной траектории.

15. Кратчайшее расстояние от вершины траектории до горизонта оружия называется высотой траектории.

16. Часть траектории от точки вылета до вершины называется восходящей ветвью, часть траектории от вершины до точки падения называется нисходящей ветвью траектории.

17. Точка на цели (или вне её), в которую наводится оружие, называется точкой прицеливания (ТП).

18. Прямая линия от глаза стрелка до точки прицеливания называется линией прицеливания.

19. Расстояние от точки вылета до пересечения траектории с линией прицеливания, называется прицельной дальностью.

20. Угол, заключенный между линией возвышения и линией прицеливания, называется углом прицеливания.

21. Угол, заключенный между линией прицеливания и горизонтом оружия называется углом места цели.

22. Прямая, соединяющая точку вылета с целью, называется линией цели.

23. Расстояние от точки вылета до цели по линии цели называется наклонной дальностью. При стрельбе прямой наводкой линия цели практически совпадает с линией прицеливания, а наклонная дальность – с прицельной дальностью.

24. Точка пересечения траектории с поверхностью цели (земли, преграды) называется точкой встречи.

25. Угол, заключенный между касательной к траектории и касательной к поверхности цели (земли, преграды) в точке встречи, называется углом встречи.

26. Угол возвышения, при котором полная горизонтальная дальность полета пули становится наибольшей, называется углом наибольшей дальности. Величина угла наибольшей дальности для пуль различных видов оружия составляет около 35 °.

Различают настильные и навесные траектории:

1. Настильной – называется траектория, получаемая при углах возвышения меньших угла наибольшей дальности.

2. Навесной – называется траектория, получаемая при углах возвышения больших угла наибольшей дальности.

Настильная и навесная траектории, получаемые при стрельбе из одного и того же оружия при одной и той же начальной скорости и имеющие одинаковую полную горизонтальную дальность, называются – сопряжёнными.

Рис. 6. Угол наибольшей дальности,

настильные, навесные и сопряжённые траектории.
