Конфигурирование протокола OSPF

Составная сеть (рис.13.3) может быть интерпретирована, как область area 0. Ниже приведен пример конфигурирования протокола OSPF на маршрутизаторах данной сети.

Рис.13.3. Составная сеть OSPF

При конфигурировании протокола OSPF необходимо задать номер процесса (по умолчанию 1) и адреса непосредственно присоединенных сетей с их масками переменной длины wildcard-mask. При этом для каждой сети указывается номер области (по умолчанию area 0). Адреса сетей и интерфейсов приведены в табл. 13.1.

Таблица 13.1

Адреса сетей интерфейсов составной сети

Наименование	Адрес	Наименование	Адрес
Сеть 1 f0/0	10.1.1.0/28 10.1.1.1	Сеть 7 f0/1	10.2.2.0/28 10.2.2.1
Сеть 2 f0/0	192.168.2.32/28 192.168.2.33	Сеть 8 s1/1 s1/2	200.50.50.4/30 200.50.50.5 200.50.50.6
Сеть 3 f0/0	172.16.3.0/27 172.16.3.1	Сеть 9 s1/1 s1/2	200.50.50.8/30 200.50.50.9 200.50.50.10
Сеть 4 f0/0	192.168.4.48/28 192.168.4.49	Сеть 10 s1/1 s1/2	200.50.50.12/30 200.50.50.13 200.50.50.14
Сеть 5 f0/1	192.168.5.64/28 192.168.5.65	Сеть 11 s1/0 s1/3	210.10.10.16/30 210.10.10.17 210.10.10.18
Сеть 6 f0/0	172.20.6.8/29 172.20.6.9	Сеть 12 s1/0 s1/3	210.10.10.20/30 210.10.10.21 210.10.10.22

Маршрутизатор Router_А:

Router_A(config)# router ospf 1

Router_A(config-router)# network 10.1.1.0 0.0.0.15 area 0 Router_A(config-router)# network 10.2.2.0 0.0.0.15 area 0

Router_A(config-router)# network 200.50.50.4 0.0.0.3 area 0

Маршрутизатор Router_B:

Router_B(config)# router ospf 1

Router_B(config-router)# network 192.168.2.32 0.0.0.15 area 0 Router_B(config-router)# network 200.50.50.4 0.0.0.3 area 0

Router_B(config-router)# network 200.50.50.8 0.0.0.3 area 0

Router_B(config-router)# network 210.10.10.16 0.0.0.3 area 0

Маршрутизатор Router_С:

Router_C(config)# router ospf 1

Router_C(config-router)# network 172.16.3.0 0.0.0.31 area 0 Router_C(config-router)# network 200.50.50.8 0.0.0.3 area 0

Router_C(config-router)# network 200.50.50.12 0.0.0.3 area 0

Router_C(config-router)# network 210.10.10.20 0.0.0.3 area 0

Маршрутизатор Router_D:

Router_D(config)# router ospf 1

Router_D(config-router)# network 192.168.4.48 0.0.0.15 area 0 Router_D(config-router)# network 192.168.5.64 0.0.0.15 area 0

Router_D(config-router)# network 200.50.50.12 0.0.0.3 area 0

Маршрутизатор Router_E:

Router_E(config)# router ospf 1

Router_E(config-router)# network 172.20.6.8 0.0.0.7 area 0 Router_E(config-router)# network 210.10.10.16 0.0.0.3 area 0

Router_E(config-router)# network 210.10.10.20 0.0.0.3 area 0

Скорость передачи на всех соединениях равна 128 кбит/с, т.е. каждое соединение характеризуется метрикой в 782 единицы. При этом таблицы маршрутизации всех пяти маршрутизаторов (A, B, C, D, E) будут следующие:

Таблица маршрутизации Router_А:

В распечатке таблицы маршрутизации Router_А следует обратить внимание на то, что метрика к сети 200.50.50.12 составляет 2343 единицы, а к сетям 192.168.4.48 и 192.168.5.64 – на 1 больше (2344 единицы). Это объясняется тем, что на пути к сетям 192.168.4.48 и 192.168.5.64 дополнительно включено соединение FastEthernet с метрикой в 1 единицу.

Таблица маршрутизации Router_A:

Таблица маршрутизации Router_B:

Из распечатки таблицы маршрутизации Router_В следует, что в сеть 210.10.10.20 можно попасть двумя путями: через шлюз 200.50.50.10 и через интерфейс 210.10.10.18.

Аналогично проложены маршруты из маршрутизатора Router_С к сети 210.10.10.16 через два разных интерфейса: 200.50.50.9 и 210.10.10.21.

Таблица маршрутизации Router_C:

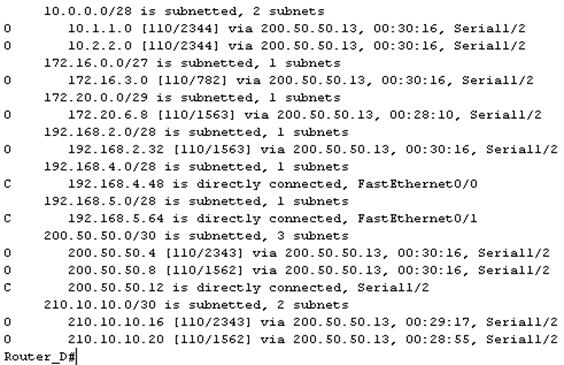

Таблица маршрутизации Router_D:

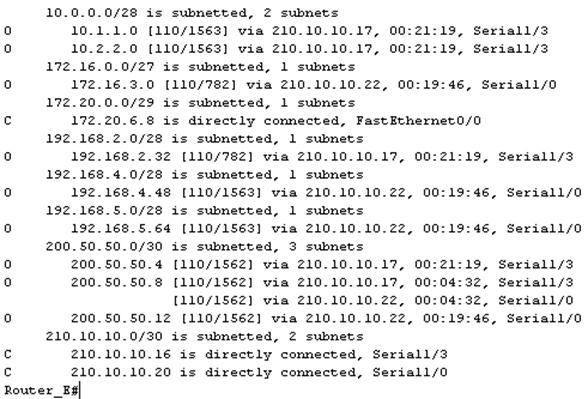

Таблица маршрутизации Router_E:

Из распечаток таблиц маршрутизации следует, что при одинаковой ширине полосы пропускания всех соединений по 128 кбит/с, одно соединение характеризуется метрикой в 782 единицы, два соединения – 1563 единицы, три соединения – 2343 единицы.

При изменении полосы пропускания какого-либо соединения, например, при снижении ширины полосы между маршрутизаторами Router_В и Router_С со 128 кбит/с до значения 64 кбит/с (рис.13.4), метрика пути к сети 172.16.3.0 маршрутизатора Router_А увеличилась с 1563 до 2344, а к сетям 192.168.4.48 и 192.168.5.64 – со значения 2344 до 3125. Изменение маршрутов и их метрик можно проанализировать из распечаток таблиц маршрутизации Router_В, Router_С и Router_Е.

Из распечатки новой таблицы маршрутизации Router_В следует, что путь к сети 172.16.3.0 в новых условиях может проходить как через интерфейс 200.50.50.10, так и через – 210.10.10.18. Эти маршруты равнозначные, поскольку соединение через интерфейс 200.50.50.10 характеризуется шириной полосы пропускания в 64 кбит/с, а через интерфейс 210.10.10.18 – два соединения по 128 кбит/с.

Рис. 13.4. Изменение полосы пропускания соединения между маршрутизаторами В и С

Таблица маршрутизации Router_В:

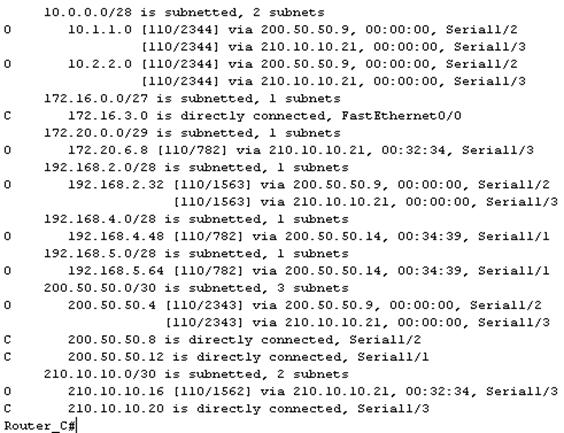

Таблица маршрутизации Router_С:

Из анализа таблицы маршрутизации Router_С следует, что маршрут к Сети 1 (10.1.1.0) и к Сети 7 (10.2.2.0) может быть проложен как через интерфейс 200.50.50.9 (старый путь), так и через шлюз 210.10.10.21 (новый путь). К сети 192.168.2.32 также проложен второй маршрут через интерфейс 210.10.10.21. Напротив, из существовавших ранее двух маршрутов к сети 210.10.10.16 остался только один – через шлюз 210.10.10.21.

Таблица маршрутизации Router_Е:

Распечатка таблицы маршрутизации Router_Е также позволяет сделать выводы о том, что маршруты почти ко всем сетям не изменились, за исключением пути в сеть 200.50.50.8, метрика которого увеличилась с 1562 до 2343 единиц.
