Конфигурирование виртуальных сетей

Конфигурирование VLAN производится программными средствами. Конфигурационный файл в виде базы данных vlan.dat, хранится во флэш-памяти коммутатора. Каждая VLAN должна иметь уникальный адрес третьего Уровня сети (рис.16.1) или выделенный ей адрес подсети. Это позволяет маршрутизаторам переключать пакеты между виртуальными локальными сетями.

Пользователи подключены к портам коммутатора на уровне доступа (access layer). Маркировка (Frame tagging) используется, чтобы обмениваться информацией сетей VLAN между коммутаторами.

Серверы рабочей группы работают в модели клиент/сервер и предоставляют услуги пользователям, входящим в ту же VLAN, где расположен сервер. Поэтому рекомендуется проектировать виртуальные сети так, чтобы поддержать 80 процентов трафика внутри локальной сети VLAN.

Статическое конфигурирование виртуальных сетейсводится к назначению портов коммутатора на каждую виртуальную локальную сеть VLAN, что может непосредственно конфигурироваться на коммутаторе через использование командной строки CLI. Таким образом, при статическом конфигурировании каждый порт приписывается к какой-то виртуальной сети. Статически сконфигурированные порты поддерживают назначенную конфигурацию до тех пор, пока не будут изменены вручную.

При конфигурировании следует помнить, что:

• Максимальное число сетей VLAN – определяется коммутатором.
• По умолчанию управляющей сетью является первая сеть VLAN 1, однако ей может быть назначен другой номер.
• По умолчанию сетью VLAN 1 – будет Ethernet сеть.
• IP-адрес коммутатора принадлежит сети VLAN 1 по умолчанию.

Далее даются основы конфигурирования коммутаторов серии 2950 и последующих модификаций. Конфигурирование виртуальных сетей на коммутаторах серии 1900 описано в учебном пособии [8].

Ниже приведены примеры конфигурирования коммутатора для виртуальной локальной сети (рис.16.6).

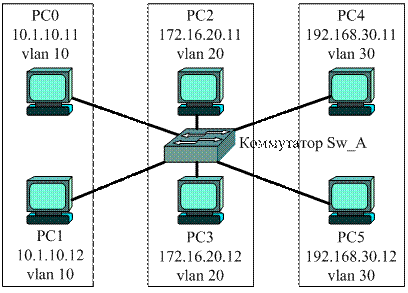

Рис.16.6. Виртуальная локальная сеть

Коммутатору Cisco Catalyst серии 2950-24 присваивается имя Sw_A.

Switch> ena

Switch# conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)# hostname Sw_A

Sw_A(config)# ^Z

%SYS-5-CONFIG_I: Configured from console by console

Sw_A#

Состояние виртуальных сетей и интерфейсов можно посмотреть по следующей команде:

Sw_A# sh vlan brief

VLAN Name Status Ports

---- ---------------- -------- -------------------------------

1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4

Fa0/5, Fa0/6, Fa0/7, Fa0/8

Fa0/9, Fa0/10, Fa0/11, Fa0/12

Fa0/13, Fa0/14, Fa0/15, Fa0/16

Fa0/17, Fa0/18, Fa0/19, Fa0/20

Fa0/21, Fa0/22, Fa0/23, Fa0/24

1002 fddi-default active

1003 token-ring-default active

1004 fddinet-default active

1005 trnet-default active

Из распечатки команды Sw_A# sh vlan brief следует, что все 24 интерфейса FastEthernet приписаны к сети по умолчанию VLAN 1, других активных виртуальных сетей нет, за исключением 1002 – 1005, зарезервированных для сетей token-ring и fddi.

Создание виртуальных сетей может производиться двумя способами:

1) в режиме глобального конфигурирования;

2) из привилегированного режима конфигурирования по команде vlan database.

Примеры конфигурирования трех виртуальных локальных сетей (рис.16.6) vlan 10, vlan 20, vlan 30 приведены ниже:

При первом способе используются следующие команды:

Sw-A(config)# vlan 10

Sw-A(config-vlan)# vlan 20

Sw-A(config-vlan)# vlan 30

По второму способу:

Sw-A# vlan database

Sw-A(vlan)# vlan 10

Sw-A(vlan)# vlan 20

Sw-A(vlan)# vlan 30
