Индукционным является преобра­зователь, в котором входная механи­ческая величина преобразуется в ин­дуцированную электродвижущую си­лу (ЭДС). Работают эти преобразо­ватели на основе закона Фарадея, со­гласно которому индуцированная ЭДС Е определяется скоростью изменения магнитного потока Ф, сцепленного с катушкой извитков.

Поэтому естественной входной ве­личиной индукционного преобразова­теля является скорость линейного или углового механического перемещения.

По принципу действия индукци­онные преобразователи можно разде­лить на две группы. В преобразо­вателях первой группы магнитное со­противление на пути магнитного пото­ка в процессе работы остается неиз­менным, а ЭДС наводится за счет ли­нейного или углового перемещения ка­тушки или постоянного магнита. Кон­структивные схемы таких преобразо­вателей показаны на рис. 2.31.

Рис. 2.31. Конструктивные схемы индукционных преобразователей

с постоянным магнитным сопротивлением.

По­движной частью преобразователя на рис. 2.31,а является катушка 3 со­вершающая линейное перемещение ме­жду полюсными наконечниками 2 неподвижной магнитной системы, состо­ящей из двух постоянных магнитов 1 и магнитопровода 4. Подвижная часть преобразователя на рис. 2.31,б выпол­нена в виде ротора 3 с обмоткой, вра­щающегося между полюсными нако­нечниками 2 постоянного магнита 1. В конструкции рис. 2.31,в катушкаи магнитопровод 2 неподвижны, а угло­вое перемещение совершает постоян­ный магнит 1.

В преобразователях второй груп­пы постоянный магнит и катушка не­подвижны, а индуцированная ЭДС на­водится за счет изменения магнитного потока вследствие колебания магнит­ного сопротивления. Подвижной ча­стью таких преобразователей является тот или иной участок магнитопровода, совершающий линейное или угловое перемещение. Наиболее распростра­ненные конструктивные схемы таких преобразователей даны на рис. 2.32.

Рис. 2.32. Конструктивные схемы индукционных преобразователей

с переменным магнитным сопротивлением.

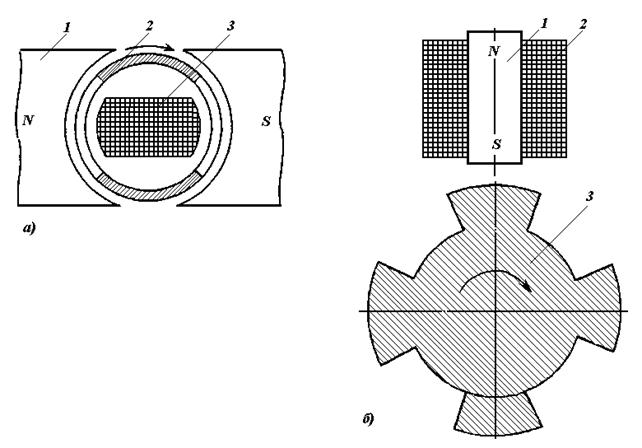

В преобразователе на рис. 2.32,а магнитный поток между полюсами по­стоянного магнита 1 определяется по­ложением ферромагнитного кольца 2 с прорезями. В зависимости от поло­жения кольца магнитный поток про­ходит через витки катушки 5 или за­мыкается по кольцу. Таким образом при вращении кольца происходит изменение магнитного потока с частотой пропорциональной скорости вращения и числу прорезей.

На рис. 2.32,б изображена кон­структивная схема наиболее распро­страненного в настоящее время индук­ционного преобразователя. Собствен­но преобразователь выполнен в виде законченной конструкции и состоит из постоянного магнита 1 с надетой на него катушкой 2. Магнитный поток замыкается или полностью по возду­ху, или частично, по металлу диска 3 из ферромагнитного материала. При вращении диска возникает модуляция магнитного потока и на выходе пре­образователя появляется импульсный сигнал, частота которого определяется числом оборотов диска и числом вы­ступов. Амплитуда импульсного сиг­нала существенно зависит от расстоя­ния между преобразователем и враща­ющимся телом. Она быстро падает с увеличением этого расстояния, обыч­но не превышающего нескольких мил­лиметров. Кроме того, амплитуда им­пульсного сигнала зависит и от скоро­сти вращения. При малых скоростях величинауменьшается настолько, что полезный сигнал становится сравним с уровнем шумов.

В измерительной технике индук­ционные преобразователи используют­ся в аналоговом и дискретном режимах работы. В первом случае информаци­онным параметром выходного сигнала является амплитуда индуцированной ЭДС Е, во втором случае информа­ция о скорости перемещения подвиж­ной части преобразователя заключена в числе импульсов ЭДС Е за фиксиро­ванный отрезок времени или в частоте выходного сигнала.

Второй вариант использования обеспечивает большую точность изме­рения, так как на число импульсов на выходе индукционного преобразовате­ля, например построенного по схеме усилительно-преобразующей аппара­туре эти преобразователи не предъ­являют и могут использоваться с высокоомной и низкоомной нагрузкой. Если при измерениях с использова­нием индукционных преобразователей нужно определить величину механиче­ского перемещения или ускорения, вы­ходной сигнал с преобразователя инте­грируется или дифференцируется со­ответствующими усилителями.

При расчете электрической цепи нагруженного на низкоомную нагрузку индукционного преобразователя сле­дует учитывать реакцию поля катуш­ки. Ток в катушке должен быть доста­точно мал, чтобы индукция поля ка­тушки, определяемая магнитодвижу­щей силой последней, была значитель­но меньше индукции постоянного маг­нитного поля в зазоре, обусловленной постоянным магнитом.

Индукционные преобразователи используются в зарезонансном режи­ме работы, причем их резонансная ча­стота определяется в основном массой подвижных частей и лежит в пределах от единиц до двух-трех десятков герц.

В силу принципа действия граду­ироваться эти преобразователи могут только в динамическом режиме.
