Лекция №9 Перегородки

	СКВОЗНАЯ СТОЙКА ДЛЯ УСТАНОВКИ ДВЕРНОГО БЛОКА
ПО 1-1	ПО 2-2
ПО 3-3	ПО 4-4	ПО 5-5
ПУСТОТЕЛЫЕ Ш/Б ПЛИТЫ	Ш/Б КАМНИ

Рис. 90.

Мелкосборные и стекложелезобетонные перегородки

а — перегородка из гипсовых или пенобетонных плит; б — гип­совые плиты, армированные рейками, камышом и т. п.; в — пу­стотелые гипсовые камни (продольная половинка и дельный); г—варианты пустотелых керамических камней; д — перегородка из пустотелых гипсовых плит; е — стекложелезобетонная перегородка; / — стеклоблоки; 2 — арматура диаметром 4 мм; 3 — це­ментный раствор; 4 — конопатка; 5 — деревянные раскладки;

6 — дверная коробка; 7 — упругие прокладки или расшивка; 8 - анкер.

Облегченные кирпичные перегородки

а-с горизонтальным армированием при сравнительно неболь­ших габаритах перегородок;

б —с армированием системы Крюса; / — обычный или облегченный кирпич «на ребро»;

2— уширенный армированный шов; 3—полосовая сталь 1,5 х2,5 мм или пачечное железо;

4 — проволочная скрутка; 5 — деревянная проб­ка или дверная коробка; $ — костыль или дюбель; 7 —дверная коробка; 8 — толь или толь-кожа: 9 —облицовка перегородки;

10 — наличник

Рис. 91.

СТЕКЛОЖЕЛЕЗОБЕТОННАЯ ПЕРЕГОРОДКА

1 – стеклоблоки; 2 – арматура Ø4мм; 3 – цементный раствор; 4 – конопатка; 5 – деревянные раскладки; 6 – дверная коробка: 7 – упругие прокладки или расшивка; 8 – анкер.

Рис. 92.

ГИПСОКАРТОННЫЕ ПЕРЕГОРОДКИ

Рис. 93.

КРУПНОПАНЕЛЬНЫЕ ГИПСОБЕТОННЫЕ ПЕРЕГОРОДКИ	ПЕРЕГОРОДКИ ИЗ АСБЕСТОЦЕМЕНТНЫХ ПАНЕЛЕЙ
КАРКАСНАЯ ПЕРЕГОРОДКА
ГАРМОНЧАТАЯ ПЕРЕГОРОДКА

Рис. 94.

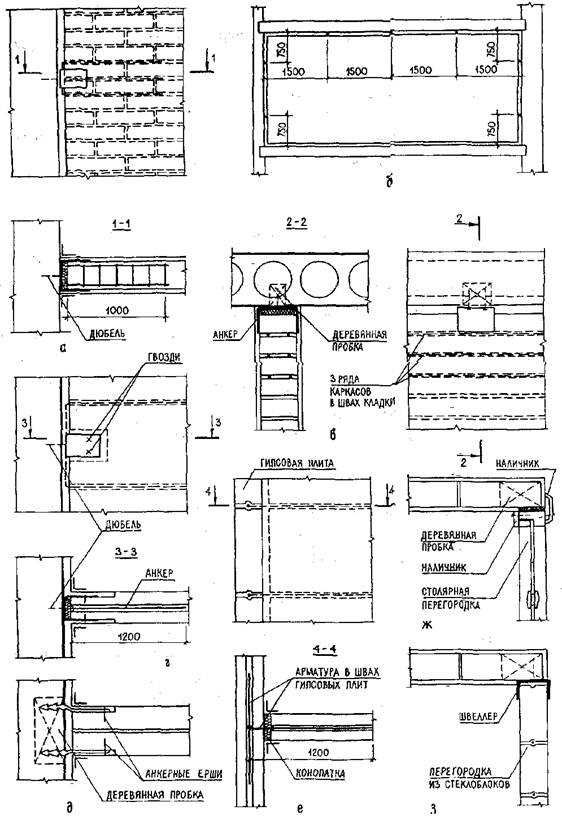

ПЕРЕГОРОДКИ ИЗ МЕЛКОШТУЧНЫХ И ПЛИТНЫХ МАТЕРИАЛОВ

а – крепление кирпичной перегородки к стене; б – схема расположения мест крепления перегородки к стенам и перекрытию; в – узел крепления перегородки к перекрытию; г – крепление перегородок из гипсовых плит к стене при помощи анкера; д – то же, спаренных при помощи ершей; е – то же, из гипсовых плит, стыкуемых перпендикулярно; ж – узел стыка кирпичной и столярной перегородок; то же, и стеклоблочные перегородки.

Рис. 95.

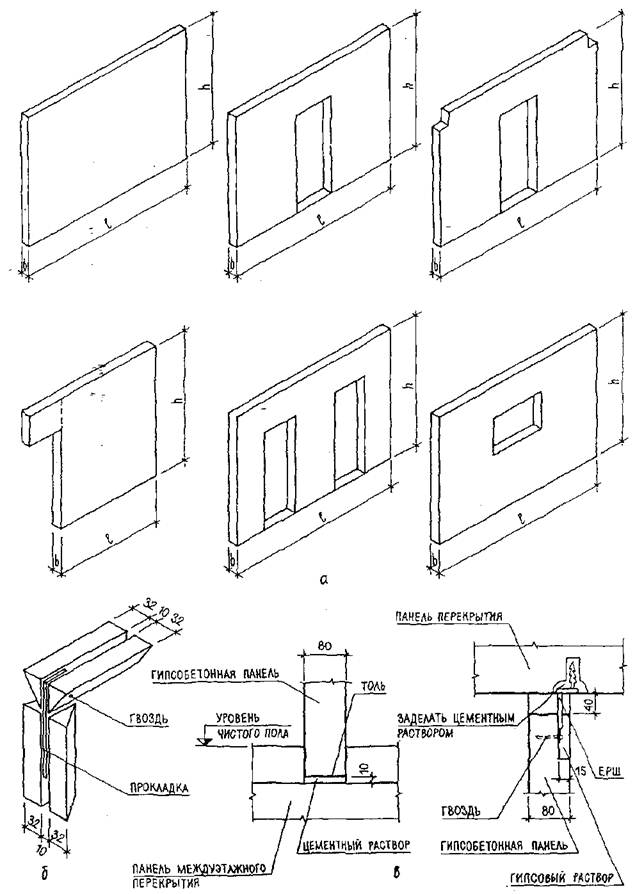

ГИПСОБЕТОННЫЕ ПАНЕЛИ ДЛЯ ПЕРЕГОРОДОК И ИХ ДЕТАЛИ

а – панели; б – узел деревянного каркаса панели; в – примыкание панелей перегородок к панелям перекрытия

Рис. 96.
