Вольт-амперные характеристики полевых транзисторов. Из рассмотренного ранее следует, что всего существует шесть типов полевых транзисторов

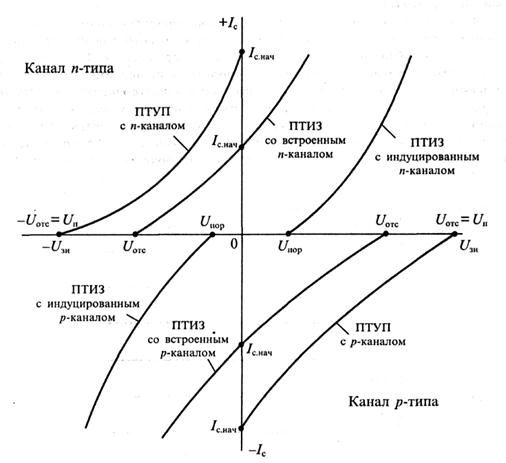

Из рассмотренного ранее следует, что всего существует шесть типов полевых транзисторов. Их типовые передаточные характеристики приведены на рисунке 6. Пользуясь этими характеристиками, можно установить полярность управляющего напряжения, направление тока в канале и диапазон изменения управляющего напряжения. Из всех приведенных разновидностей транзисторов в настоящее время не выпускаются только ПТИЗ со встроенным каналом р -типа.

Рассмотрим некоторые особенности этих характеристик. Все характеристики полевых транзисторов с каналом п -типа расположены в верхней половине графика и, следовательно, имеют положительный ток, что соответствует положительному напряжению на стоке. Наоборот, все характеристики приборов с каналом р -типа расположены в нижней половине графика и, следовательно, имеют отрицательное значение тока и отрицательное напряжение на стоке. Характеристики ПТУП при нулевом напряжении на затворе имеют максимальное значение тока, которое называется начальным I_{С нач}. При увеличении запирающего напряжения ток стока уменьшается и при напряжении отсечки U_отс становится близким к нулю.

Рисунок 6

Характеристики ПТИЗ с индуцированным каналом при нулевом напряжении на затворе имеют нулевой ток. Появление тока стока в таких транзисторах происходит при напряжении на затворе больше порогового значения U_пор. Увеличение напряжения на затворе приводит к увеличению тока стока.

Характеристики ПТИЗ со встроенным каналом при нулевом напряжении на затворе имеют начальное значение тока I_С._нач. Такие транзисторы могут работать как в режиме обогащения, так и в режиме обеднения. При увеличении напряжения на затворе канал обогащается и ток стока растет, а при уменьшении напряжения на затворе канал обедняется и ток стока снижается.

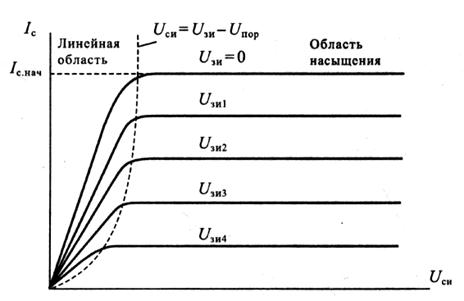

На рисунке 7 приведены выходные вольт-амперные характеристики ПТУП с каналом n -типа. Характеристики других типов транзисторов имеют аналогичный вид, но отличаются напряжением на затворе и полярностью приложенных напряжений.

На этих вольт-амперных характеристиках можно выделить две области: линейную и насыщения.

Рисунок 7

В линейной области вольт-амперные характеристики вплоть до точки перегиба представляют собой прямые линии, наклон которых зависит от напряжения на затворе. В области насыщения вольт-амперные характеристики идут практически горизонтально, что позволяет говорить о независимости тока стока от напряжения на стоке. В этой области выходные характеристики полевых транзисторов всех типов сходны с характеристиками электровакуумных пентодов. Особенности этих характеристик обуславливают применение полевых транзисторов. В линейной области полевой транзистор используется как сопротивление, управляемое напряжением на затворе, а в области насыщения – как усилительный элемент.

Максимальное напряжение, прикладываемое между стоком и истоком полевого транзистора, для каждого типа транзисторов различно. Но в общем случае, как показано на рисунке 8 (участок с номеров III), при превышении некоторого значения U_{СИ проб} резко возрастает ток стока, что может привести к выходу из строя транзистора в результате пробоя.

Одной из основных характеристик полевого транзистора является крутизна его вольт-амперной характеристики, характеризующая усилительные свойства транзистора:

,

где k – некоторый постоянный коэффициент, зависящий от конструкции транзистора;

U _П – пороговое значение напряжения между затвором и истоком транзистора.

Рисунок 8
