Лекция №18. Вентили и комбинационные схемы. Шифраторы и дешифраторы

При подаче на вход (базу) npn-транзистора положительного импульса триод откроется и на выходе (коллекторе) напряжение с высокого снизится практически до нуля.




Рассмотрим электрические принципиальные схемы логического элемента И-НЕ с 2-мя входами - ДТЛ (рис. 16.4) и логического элемента ИЛИ-НЕ с 2-мя входами - ДТЛ (рис. 16.5).

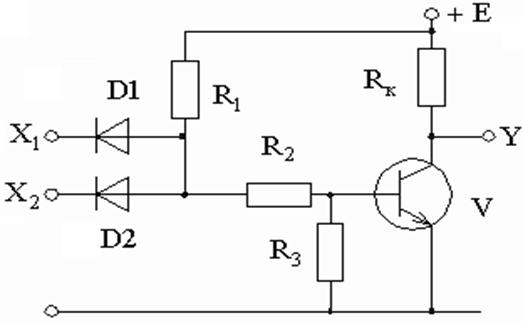

Рис. 16.4.

Пояснения к схеме «И-НЕ»:

1) Если на входе -“0”, то диод будет открыт и в точке соединения анодов диодов будет напряжение, равное прямому падению напряжения на диод, что соответствует логическому “0” в диодномэлементе. Это напряжение через R2 будет действовать на базу транзистора V. То есть ток базы будет отсутствовать и транзистор в этом случае должен быть закрыт. Для обеспечения надежного закрывания транзистора включают резистор R3, который с R2 образует делитель, который обеспечивает между базой и эмиттером транзистора V напряжение, значительно меньшее, чем прямое падение напряжения. При этом, если V- кремниевый, то он будет закрыт. На выходе Y - “1”.

2) При действии хотя бы на одном из входов логической “1” происходит закрывание диода в цепи соответствующего входа, но в точке соединения анодов остается прямое падение напряжения (так как другой диод открыт). Остается неизменным и закрытое состояние транзисторного ключа с высоким уровнем напряжения на выходе, то есть Y=1.

3) И только при действии логической “1” на всех входах схемы, все диоды закрываются, и от источника питания по цепи “R1-R2” будет создан необходимый ток базы, который переводит транзистор в режим насыщения, открывая его, то есть .


Рис. 16.5.



Пояснения к схеме «ИЛИ-НЕ»:

Если хоты бы на один из входов подействует высокий уровень напряжения, соответствующий диод откроется, на сопротивлении будет высокий уровень напряжения, будет задан необходимый ток базы , превышающий базовый ток насыщения, транзистор откроется, .
