Масштабирование

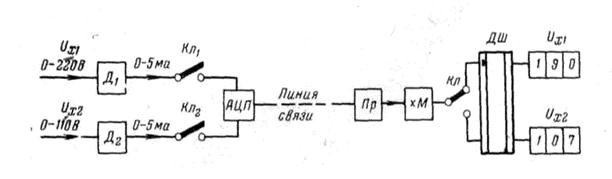

Предположим, что необходимо измерить и передать два переменных напряжения, изменяющихся в пределах U _x1 = 0 – 220 В и U _x2 = 0 ÷ 110 В. Оба эти напряжения поступают на датчик Д ₁ и Д ₂, имеющие одинаковый выходной ток 0 -5 мА. Это означает, что при поступлении напряжений на датчик Д ₁ 220 В, а на датчик Д ₂ – 110 В на выходах обоих датчиков будет один и тот же ток 5 мА. Далее с помощью ключей К₁ и К₂ токи с датчиков поочередно поступают на аналого – цифровой преобразователь АЦП, где они преобразуются в двоичный код, который может передать 2⁷ = 128 дискретных значений.

Если на приемной стороне полученные коды требуется представить в виде цифрового объекта, то окажется, что и приемник П_р будет преобразовывать в цифры один и тот же код (от 0 до 127) и получит одна и те же абсолютные значения измеряемых величин, что не соответствует разным значением передаваемых напряжений. Во избежании такой ошибки на приеме каждого из кодов при преобразовании его в цифры нужно умножить на масштабный коэффициент. Так, в нашем примере код, соответствующий напряжению U_x1, следует умножить на Коэффициент 2, а код, соответствующий напряжению U_х2-на коэффициент 1. Это умножение осуществляют специальным масштабирующим устройством, обозначениям на рис через ХМ

Таким образом, масштабирование-это умножение кодовой комбинации, выражающей измеряемую величину, на коэффициент при воспроизведении абсолютных значений измеряемой величины в цифрах.

Умножение на 10 мин на число, кратное 10, производят простым переносом запятой.
