Параметры крепи КЦЛО

Металлическая крепь горизонтальных выработок

Крепь КЦЛО (крепь циркульно-линейная овоидного типа)

1- тяжка; 2- замок; 3- верхняк; 4- стойка; 5-анкерные системы в кровле

Кол-во элементов	Наимено-вание крепи	B, мм	H, мм	b, мм	L, мм	Рабочее сопротивление крепи, кН/арку	Предельная несущая способность, кН/арку	Тип СВП	Масса профиля рамы, кг
	КЦЛО-7,0
КЦЛО-8,6
КЦЛО-9,5
КЦЛО-11,2
КЦЛО-12,4
КЦЛО-13,1
КЦЛО-14,1
КЦЛО-15,6
КЦЛО-16,1
КЦЛО-18,0
КЦЛО-19,1
	КЦЛО-13,3
КЦЛО-14,6
КЦЛО-16,0
КЦЛО-17,3
КЦЛО-18,0

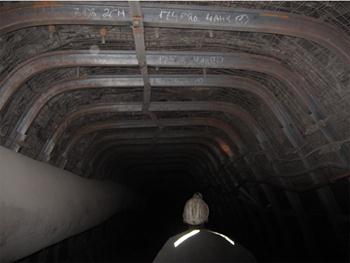

Крепь КЦЛО представляет собой раму с плоско-изогнутым верхняком и наклонными стойками и может выполнять функцию как самостоятельной несущей конструкции, так и оградительно-поддерживающей в комбинации с анкерной крепью. Формируемый при такой конструкции крепи контур выработки – плоская кровля с наклонно-овоидными боками, позволяет более рационально и эффективно возводить анкерные системы в кровле, а именно – перпендикулярно напластованию пород с возможностью варьирования угла анкерования вдоль оси выработки; при этом радиально-изогнутые стойки крепи создают отпор смещению боковых пород в выработку, взамен (и исключению) боковым анкерам.

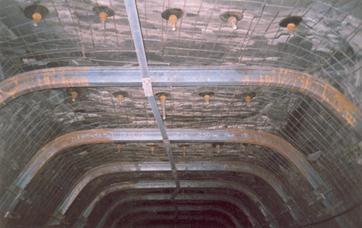

Таким образом, конструкция крепи КЦЛО – максимально комплектарна к анкерным системам, что резко усиливает эффект анкерования породного массива, при снижении количества возводимых анкеров примерно в 2 раза и, самое главное – сохранение формы сечения выработки для повторного поддержания за лавой.

Разработано 16 типоразмеров крепи КЦЛО, в том числе 11 типоразмеров – 3-х элементная и 5 типоразмеров – 5-ти элементная.

Крепь КЦЛО прошла промышленные испытания на шахтах ОАО «Павлоградуголь» в 2007 ÷ 2008 годах.
