Адсорбция

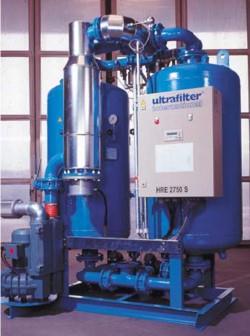

Рис. 4. Адсорбционный осушитель воздуха.

В отличие от рефрижераторных осушителей воздух при адсорбционной осушке не охлаждается. Влага удерживается на поверхности гранул осушающего вещества — адсорбента. Сам процесс адсорбции не требует затрат энергии, она необходима только для восстановления (регенерации) адсорбента, то есть для удаления осажденной на его поверхности влаги. Так как для процесса регенерации необходимо время, адсорбционный осушитель состоит из двух сосудов: в одном воздух осушается, а в другом адсорбент регенерируется.

Для восстановления адсорбента на практике используются два способа: холодная и горячая регенерация.

При холодной регенерации часть потока сжатого осушенного воздуха направляется в сосуд с адсорбентом, где он поглощает и выносит влагу. Этот воздух — отработанный, и в систему он больше не возвращается. Поэтому при проектировании пневмосистемы осушитель учитывают в качестве дополнительного потребителя сжатого воздуха. Чередующиеся циклы регенерации длятся от 3 до 10 минут.

Конструкция осушителей с холодной регенерацией надежна и проста, и они могут быть спроектированы для достижения более низких (до -80 °С) значений точки росы, чем осушители, использующие для восстановления адсорбента горячий способ. Однако они нуждаются в большом объеме сжатого воздуха, что приводит к увеличению эксплуатационных расходов. К сказанному можно добавить, что потери сжатого воздуха на регенерацию адсорбента — величина достаточно постоянная, но ее доля в общем объеме потребляемой энергии может существенно меняться. Обычно на регенерацию адсорбента расходуется около 15% от номинальной производительности осушителя с холодной регенерацией. При оптимальной загрузке компрессора (например, 1000 м³/час) потери составят те же 15% от всей потребляемой энергии. Если же общая потребность в сжатом воздухе снизилась вдвое-втрое, то доля потерь составит уже 30—45%. Поэтому целесообразно выключать осушитель (точнее, остановить смену циклов) при остановках компрессора или при его работе в режиме холостого хода. Практически все модели осушителей Donaldson Ultrafilter снабжены такой функцией. Именно для того, чтобы свести фактический расход сжатого воздуха к оптимальным значениям, осушителю необходим блок управления.

При горячей регенерации для осушки адсорбента используется горячий воздух. Адсорбционные осушители с горячей регенерацией, как правило, имеют самостоятельную систему продувки адсорбента — специально для того, чтобы исключить потребление сжатого воздуха от компрессора. При этом процессе, в зависимости от типа адсорбента, необходима температура от 150 до 300 °С.

Если в осушителях с холодной регенерацией используется алюмогель или так называемая активированная глина, в «горячих» осушителях применяют силикаты, силикагель или двуокись кремния. Адсорбционная емкость, то есть способность поглощать влагу, резко падает с увеличением температуры. Например, при одном и том же расходе сжатого воздуха размер осушителя, рассчитанного на входную температуру 45 °С, окажется в 2 раза большим (и такой осушитель будет в 2 раза дороже), чем для температуры в 35 °С! В этом случае выгоднее поставить дополнительный охладитель после компрессора. Силикаты более чувствительны к температуре входящего воздуха. Верхний предел использования осушителей с горячей регенерацией составляет 40—45 °С. Адсорбент может выдержать от 2000 до 4000 циклов регенерации. Промежуток времени между автоматическими циклами регенерации составляет от 4 до 8 часов. На способность адсорбента поглощать влагу влияют: окисление, вызывающее утрату влагопоглощающих свойств; уменьшение поверхности гранул адсорбента; загрязнение масляными частицами.

Эксплуатация адсорбционных осушителей с горячей регенерацией более экономична, и при больших расходах сжатого воздуха (начиная с 300—1000 м³/мин) дополнительные инвестиции на более дорогое оборудование окупаются за сроки менее 1,5 лет.

При выборе адсорбционного осушителя учитывают его эксплуатационные параметры: точку росы под давлением, максимальную температура сжатого воздуха на входе, максимальный объемный расход сжатого воздуха и минимальное рабочее давление.

Чем ниже необходимая точка росы под давлением, тем больше энергии требуется для ее достижения. Эта энергия в основном определяет стоимость осушки. Для большинства технологических процессов и оборудования более чем достаточно точки росы -25 °С. Более того, вполне приемлема температура и на 2—3 градуса выше. Но осушка при такой температуре обычно применяется в том случае, если речь идет о компрессоре «все в одном». Если же говорить о протяженных пневмопроводах — неотъемлемой составляющей компрессорных цехов, то для них предпочтительнее более низкие значения точки росы. Иначе резко возрастает вероятность коррозии в пневмопроводах и оборудовании.

О важности роли температуры сжатого воздуха на входе дают представление такие цифры: возрастание температуры с 35 до 45 °С, то есть всего на 10 °С, приводит к увеличению влаги в сжатом воздухе на 70%.

Максимальный объемный расход (иначе говоря, пропускная способность) влияет на уровень давления. Следствием выбора слишком маленького осушителя являются потери давления при больших потоках сжатого воздуха. В отношении рабочего давления существует такая зависимость: при меньшем давлении необходим больший осушитель, и наоборот. Речь в этом случае идет об одном и том же количестве сжатого воздуха.

Donaldson Ultrafilter имеет в своей программе несколько серий осушителей с различной конфигурацией цикла горячей регенерации. Большое многообразие моделей призвано обеспечить максимально экономичное решение для любых конкретных условий. Для безмасляных компрессоров (турбо и «сухих винтов») применяется модель с регенерацией от тепла компрессии, то есть работающая от «бесплатного» тепла. Некоторые модели гарантированно обеспечивают точку росы -40 °С даже в условиях тропического климата. Существуют две разновидности блоков управления: таймерные и контроллеры точки росы. Таймерные блоки включают осушитель только тогда, когда компрессор работает с нагрузкой. Периодичность циклов регенерации фиксированная. Контроллеры точки росы регулируют работу осушителя на основе оценки качества сжатого воздуха на выходе, а конкретнее — точки росы. Такие контроллеры совершеннее таймерных, и ими практически стандартно комплектуются осушители Donaldson Ultrafilter большого размера, но на маленьких моделях их пока применяют редко по причине высокой стоимости.
