Схемы систем производственного водоснабжения

Классификация систем водоснабжения

Эффективность использования воды зависит от системы технического водоснабжения. Системы водоснабжения различаются в зависимости от назначения, характера использования воды, территориального охвата.

Рис. 16. Классификация систем технического водоснабжения.

Системы водоснабжения классифицируются по следующим признакам:

- по виду водоисточника – с использованием поверхностных вод; с использованием подземных вод; смешанные;

- по способу подъема воды – нагнетательный, в которых вода к потребителям подается насосами; самотечные (гравитационные); комбинированные;

- по назначению – технологические, хозяйственно-питьевые, противопожарные, объединенные;

- по видам обслуживаемых объектов – городские, промышленные, сельские;

- по территориальному охвату водопотребителей – местные (локальные), предусматривающие водоснабжение отдельных объектов (предприятия, фермы, группы зданий), централизованные, обепечивающие водой всех потребителей, расположенных в данном городе, поселке;

- по характеру использования воды – прямоточные, в которых воду после однократного использования выпускают в канализацию, прямоточные с повторным использованием воды, оборотные, в которых воду после использования для технических целей очищают и охлаждают, затем многократно используют на том же объекте;

- по надежности – одной из 3х категорий в зависимости от вида промышленного предприятия и требований бесперебойности подачи воды. Исходя из основных показателей природных источников, затрат на подготовку и транспортировку воды и требований, предъявляемых к воде потребителями большинство предприятий используют для систем водоснабжения воду поверхностных источников с простейшей предварительной очисткой (фильтр на всасывании) или без очистки.

Системы водоснабжения устраивают по определенным схемам, которые представляют собой совокупность сооружений водопровода и последовательность расположения их на местности.

Проектирование любого водопровода начинается с вычерчивания его схемы в плане и определения состава сооружения.

Обычно в начальной стадии проектирования составляют две (или более) возможные схемы водоснабжения, которые являются вариантами проекта будущего водопровода. Затем проводится технико-экономический расчет – сравнение вариантов, выбирают наивыгоднейший.

По выбранной схеме окончательно проектируют и рассчитывают все устройства СПВ.

Существуют 3 основные схемы системы водоснабжения: прямоточная схема, прямоточная с повторным использованием воды и оборотная. Существуют также комбинированные схемы водоснабжения. Название систем водоснабжения в инженерной практике повторяет название соответствующей схемы.

Ту или иную схему СПВ реализуют в зависимости:

- от мощности источника и его характеристики (поверхностные или подземные воды, качества воды в нем и т.д.);

- удаленности источника воды от промплощадки;

- требований, предъявляемым предприятием к качеству воды;

- характера загрязнения воды после ее использования;

- климатических условий местности.

Графическое отображение взаимного расположения основных сооружений системы водоснабжения на местности представляет собой схему водоснабжения. В самом простом варианте схема водоснабжения предприятия может выглядеть следующим образом:

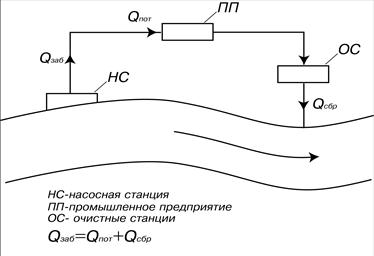

Рис. 17. Схема водоснабжения предприятия

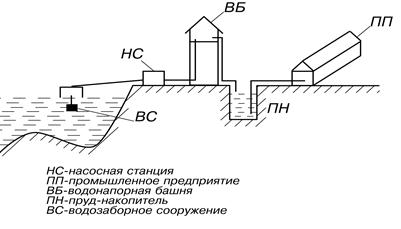

Рис. 18. Уточненная схема водоснабжения предприятия.
