Под действием нормальной силы (а) работа соединения аналогична соединению лобовыми швами, а поперечной (б) – фланговыми. Расчет выполняется по приведенным выше формулам.
При действии изгибающего момента в швах напряжения распределяются неравномерно. Проверка прочности соответственно по наплавленному металлу и по границе сплавления производится по формулам:
;
Wf, Wz – моменты сопротивления поперечного сечения шва по наплавленному металлу и по границе сплавления
;
где n – количество швов (обачно n=2)
При совместном действии нормальной и поперечной силы с изгибающим моментом выполняют геометрическое сложение касательных напряжений, вызванных этими усилиями. Проверка прочности производится по формулам:
;
где

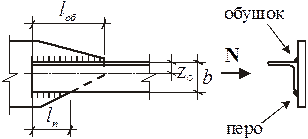

При соединении угловыми швами несимметричных профилей, необходимо чтобы линия действия сил нагружения шла через центр тяжести соединения.
