Краткий обзор универсального математического процессора Mathсad

Для решения задач моделирования процессов и объектов ОМД

Стандартные пакеты прикладных программ

Загрузка программы производится через основное меню Windows.

Отличительной особенностью программы Mathcad является возможность описания решаемой задачи в виде, близком к обычной математической записи. Программа не только выполняет вычисления по введенным формулам, решает уравнения различных типов, позволяет легко строить разнообразные графики, но и выполняет преобразования в символическом виде. Встроенные возможности форматирования текста предоставляют средства для оформления документа в стиле программы Microsoft Word.

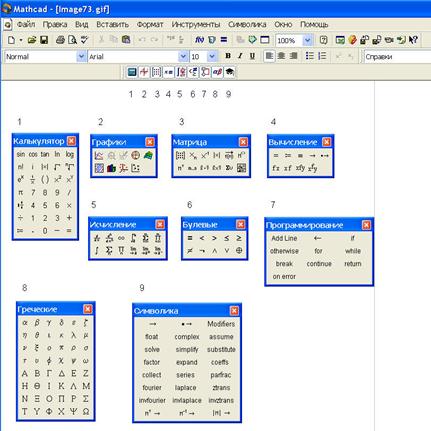

Для формирования компонентов документа служат панели инструментов. Основной является панель Математика, из которой можно открыть панели Калькулятор 1, создания графиков Графики 2, работы с матрицей Матрица 3, записи выражений Вычисление 4, вычислений Исчисление 5, формирования логических выражений Булевые 6, программирования Программирование 7, ввода греческих букв Греческие 8 и символьных операций Символика 9 (рис. 4.6).

Если в окне программы нет панели Математика, то ее можно открыть через пункт основного меню системы Вид:

Вид – Панели – Математика.

Документ программы Mathcad состоит из текстовых блоков, блоков, содержащих математические выражения (вычислительные) и блоков графиков. Типы блоков определяются автоматически или автором документа.

Определить новый блок как текстовый можно, начав набор символов с кавычки. Если блок содержит русские буквы, но они отображаются неверно (неправильно настроена кодовая страница Windows), то требуется выбрать

Рис. 4.6.

шрифт с кириллицей (Arial Cyr, Courier New Cyr или Times New Roman Cyr).Вычислительные блоки выполняются строго сверху вниз, а в одном уровне – слева направо.

Задание числовых значений переменных, выражений для функций или переменных выполняется с помощью операции присваивания ":=". Для вывода значения определенной ранее или вычисленной переменной производится нажатием символа "=". Символические преобразования задаются символом "" (рис. 4.7).

Возможно использование переменных с нижними (подстрочными) индексами двух типов:

- обычные текстовые, вводятся после имени переменной нажатием точки;

- индексы, вводимые нажатием кнопки X_n на панели инструментов Матрица, задают элементы матриц;

MathСad – богатый программный пакет для решения математических задач, который дает широкий выбор инструментальных средств и поддерживает ряд методов визуализации и анализа. Даже опытные пользователи MathСad постоянно обнаруживают новые возможности его использования.

Рис. 4.7

Для ознакомления здесь приведен краткий обзор особенностей MathСad. Это позволит ориентироваться в его прикладном использовании. В данном приложении рассматривается работа, в основном, в русифицированной версии. Аналоги команд нерусифицированной версии указаны в скобках.
