Расчет угловых швов при действии осевой силы

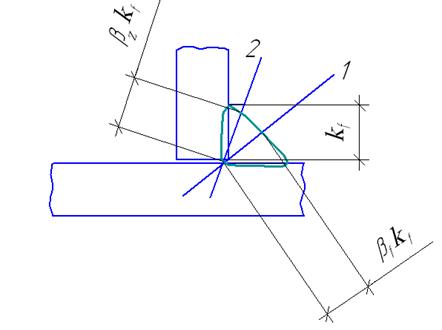

Расчет сварных соединений с угловыми швами при действии продольных или поперечных сил проводят на срез по двум сечениям (рисунок 17):

• по металлу сварного шва, на рисунке плоскость 1;
• по металлу границы сплавления, плоскость 2.

Рисунок 17.

Расчетные формулы, отражающие условие прочности сварного шва, представляют собой выражения для сдвигающих напряжений в плоскости разрушения шва. Они определяются, как отношение сдвигающих усилий к площади сечения в плоскости среза.

Расчет по металлу сварного шва (сечение 1)

(7.4)

Расчет по металлу границы сплавления (сечение 2)

(7.5) В этих формулах нужно определять следующие величины:

· k_f – высота катета сварного шва. Минимальный катет определяется по таблице 38 СНиП II-23-81;

· l_w – расчетная длина шва, принимаемая меньше его полной длины на 10 мм;

· β_f, β_z – коэффициенты, для сталей с пределом текучести до 530 МПа принимаемые в зависимости от вида сварки, диаметра проволоки и положения шва по таблице 34 СНиП II-23-81 (для ручной электродуговой сварки β_f = 0,7, β_z = 1,0); для сталей с пределом текучести более 530 МПа независимо от условий β_f= 0,7 и β_z= 1,0;

· γ_wf, γ_wz – коэффициенты условий работы шва равные 1,0 во всех случаях, кроме конструкций, возводимых в климатических районах I₁, I₂, II₂, II₃, где γ_wz=0,85 для металла шва с нормативным сопротивлением R_wun = 410 МПа (4200 кгс/см²) и g_wz = 0,85 – для всех сталей.

· R_wun – нормативное сопротивление металла шва по временному сопротивлению;

· γ_c – коэффициент условий работы;

· R_wf – расчетное сопротивление углового шва, при расчете по металлу шва. Принимается по таблице 56 СНиП II-23-81 в зависимости от марки электрода;

· R_wz - расчетное сопротивление углового шва при расчете по границе сплавления; R_wz = 0,45 R_un, где временное сопротивление стали разрыву R_un выбирается по таблице 51 СНиП II-23-81.
