Система управления инвертором

Условные обозначения.

ЗГ – задающий генератор;

КР – кольцевое распределитель;

ФИ – формирователь импульсов;

ЧТУ – реализуется в фазных и полярных координатах.

КР – формирует сигнал согласно коммутационной функции, обеспечивающий переключение фаз двигателя через 60 электрических градусов

Структурная схема формирования задания тока статора в полярных и фазных координатах:

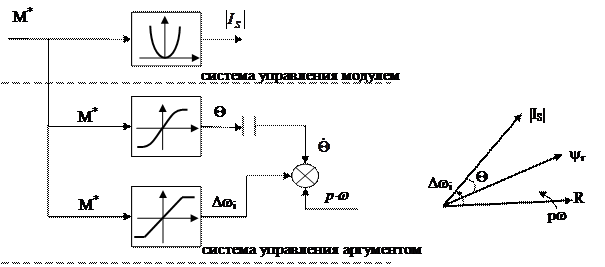

В полярных координатах:

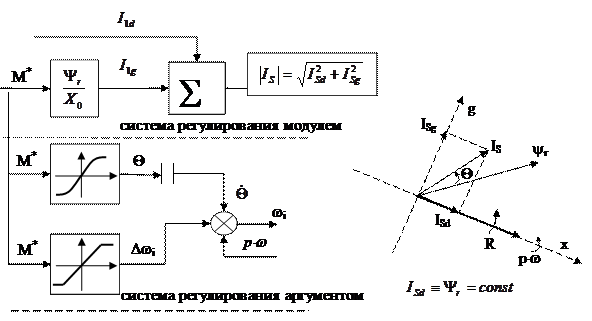

В фазных координатах:

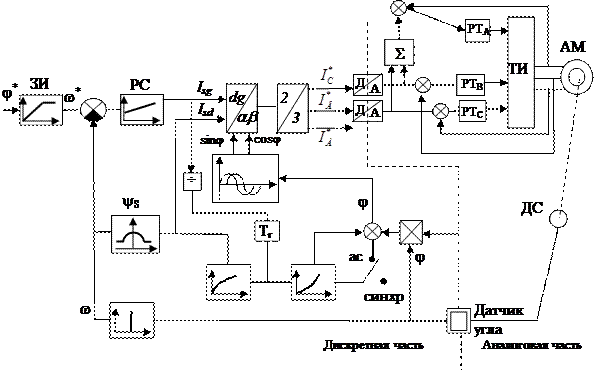

Структурная схема преобразователя частоты фирмы Siemens

Условные обозначения:

ЗИ – задатчик интенсивности;

ТИ – транзистор инвертор;

МАД – математическая модель АД.

- определяет 2-х зонное регулирование.

Работа схемы.

ЭП фирмы Siemens реализует принцип ЧТУ в фазных координатах, где определяется составляющими тока по оси g и d, а пространственное положение вектора, определяется системой определения угла. Система работает в двух режимах: управление АМ и управление СД. Управление АМ: полученное значение угла j дополняется значением абсолютного скольжения, в результате чего получаем синхронную скорость вращения поля статора. В блоке d,g и a,b происходит пространственная ориентация и вырабатываются управляющие сигналы. В режиме работы синхронной машины задается число пар полюсов машины и так же происходит ориентация тока без измерения величины абсолютного скольжения.
