Технология FDDI

Технология FDDI – оптоволоконный интерфейс распределенных данных - это первая технология локальных сетей, в которой средой передачи данных является волоконно-оптический кабель.

Работы по созданию технологий и устройств для использования волоконно-оптических каналов в локальных сетях начались в 80 годы, вскоре после начала промышленной эксплуатации подоб-ных каналов в территориальных сетях. Проблемная группа ХЗТ9.5 института ANSI разработала в период с 1986 по 1988 гг. начальные версии стандарта FDDI, который обеспечивает пере-дачу кадров со скоростью 100 Мбит/с по двойному волоконно-оптическому кольцу длиной до 100 км.

Основные характеристики технологии

Технология FDDI во многом основывается на технологии Token Ring, развивая и совершенствуя ее основные идеи. Разработчики технологии FDDI ставили перед собой в качестве наиболее приоритетных следующие цели:

− повысить битовую скорость передачи данных до 100 Мбит/с;

− повысить отказоустойчивость сети за счет стандартных процедур восстановления ее после отказов различного рода – повреждения кабеля, некорректной работы узла, концентратора, возникновения высокого уровня помех на линии и т. п.;

− максимально эффективно использовать потенциальную пропускную способность сети как для асинхронного, так и для синхронного (чувствительного к задержкам) трафиков.

Сеть FDDI строится на основе двух оптоволоконных колец, которые образуют основной и резервный пути передачи данных между узлами сети.

Наличие двух колец - это основной способ повышения отказоус-тойчивости в сети FDDI, и узлы, которые хотят воспользоваться этим повышенным потенциалом надежности, должны быть подключены к обоим кольцам.

В нормальном режиме работы сети данные проходят через все узлы и все участки кабеля только первичного (Primary) кольца, этот режим назван режимом Thru - «сквозным» или «транзитным. Вторичное кольцо (Secondary) в этом режиме не используется.

В случае какого-либо вида отказа, когда часть первичного кольца не может передавать данные (например, обрыв кабеля или отказ узла), первичное кольцо объединяется со вторичным (рис. 8), вновь образуя единое кольцо. Этот режим работы сети называ-ется Wrap, т.е. «свертывание» колец. Такая операция произво-дится средствами концентраторов и/или сетевых адаптеров FDDI. Для упрощения этой процедуры данные по первичному кольцу всегда передаются в одном направлении (на диаграммах это направление изображается против часовой стрелки), а по вторичному - в обратном (изображается по часовой стрелке).

Поэтому при образовании общего кольца из двух колец передат-чики станций по-прежнему остаются подключенными к приемникам соседних станций, что позволяет правильно передавать и принимать информацию соседними станциями.

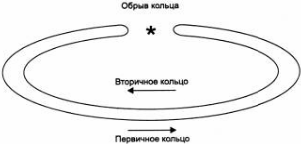

Рис. 8. Реконфигурация колец FDDI при отказе



В стандартах FDDI много внимания отводится различным процедурам, которые позволяют определить наличие отказа в сети, а затем произвести необходимую реконфигурацию. Сеть FDDI может полностью восстанавливать свою работоспособность в случае единичных отказов ее элементов. При множественных отказах сеть распадается на несколько не связанных сетей.

Технология FDDI дополняет механизмы обнаружения отказов технологии Token Ring механизмами реконфигурации пути пере-дачи данных в сети, основанными на наличии резервных связей, обеспечиваемых вторым кольцом. Кольца в сетях FDDI рассмат-риваются как общая разделяемая среда передачи данных, поэтому для нее определен специальный метод доступа. Этот

метод очень близок к методу доступа сетей Token Ring и также называется методом маркерного кольца - token ring.

Отличия метода доступа заключаются в том, что время удержания маркера в сети FDDI не является постоянной величии-ной, как в сети Token Ring. Это время зависит от загрузки кольца - при небольшой загрузке оно увеличивается, а при больших перегрузках может уменьшаться до нуля. Эти изменения в методе доступа касаются только асинхронного трафика, который не критичен к небольшим задержкам передачи кадров. Для синхрон-ного трафика время удержания маркера по-прежнему остается фиксированной величиной. Механизм приоритетов кадров, аналогичный принятому в технологии Token Ring, в технологии FDDI отсутствует. Разработчики технологии решили, что деление трафика на 8 уровней приоритетов избыточно и достаточно разделить трафик на два класса - асинхронный и синхронный, последний из которых обслуживается всегда, даже при перегрузках кольца. В остальном пересылка кадров между стан-циями кольца на уровне MAC полностью соответствует техноло-гии Token Ring. Станции FDDI применяют алгоритм раннего освобождения маркера, как и сети Token Ring со скоростью 16 Мбит/с. На рис. 9 приведено соответствие структуры протоколов технологии FDDI семиуровневой модели OSI. FDDI определяет протокол физического уровня и протокол подуровня доступа к среде (MAC) канального уровня. Как и во многих других, в технологии FDDI используется протокол подуровня управления каналом данных LLC, определенный в стандарте IEEE 802.2. Таким образом, несмотря на то что технология FDDI была разработана и стандартизована нститутом ANSI, а не комитетом IEEE, она полностью вписывается в структуру стандартов 802.

Рис. 9. Структура протоколов технологии FDDI



Отличительной особенностью технологии FDDI является уровень

управления станцией - Station Management (SMT). Именно уровень SMT выполняет все функции по управлению и мониторингу всех остальных уровней стека протоколов FDDI. В управлении кольцом принимает участие каждый узел сети FDDI. Поэтому все узлы обмениваются специальными кадрами SMT для управления сетью.

Отказоустойчивость сетей FDDI обеспечивается протоколами и других уровней: с помощью физического уровня устраняются отказы сети по физическим причинам, например из-за обрыва кабеля, а с помощью уровня MAC - логические отказы сети, например потеря нужного внутреннего u1087 пути передачи маркера и кадров данных между портами концентратора.

Особенности метода доступа FDDI

Для передачи синхронных кадров станция всегда имеет право захватить маркер при его поступлении. При этом время удержа-ния маркера имеет заранее заданную фиксированную величину.

Если же станции кольца FDDI нужно передать асинхронный кадр (тип кадра определяется протоколами верхних уровней), то для выяснения возможности захвата маркера при его очередном поступлении станция должна измерить интервал времени, который прошел с момента предыдущего прихода маркера. Этот интервал называется временем оборота маркера (TRT). Интервал TRT сравнивается с другой величиной – максимально допусти-мым временем оборота маркера по кольцу Т_0рr. Если в техноло-гии Token Ring максимально допустимое время оборота маркера является фиксированной величиной (2,6 с из расчета 260 станций в кольце), то в технологии FDDI станции договариваются о величине Т_0рr во время инициализации кольца. Каждая станция может предложить свое значение Т_0рr, в результате для кольца устанавливается минимальное из предложенных станциями времен. Это позволяет учитывать потребности приложений,

работающих на станциях. Обычно синхронным приложениям (приложениям реального времени) нужно чаще передавать данные в сеть небольшими порциями, а асинхронным приложе-ниям лучше получать доступ к сети реже, но большими порциями. Предпочтение отдается станциям, передающим синхронный трафик.

Таким образом, при очередном поступлении маркера для передачи асинхронного кадра сравнивается фактическое время оборота маркера TRT с максимально возможным Т_0рr. Если кольцо не перегружено, то маркер приходит раньше, чем истекает интервал Т_0рr, то есть TRT < Т_0рr. В этом случае станции разрешается захватить маркер и передать свой кадр (или кадры) в кольцо. Время удержания маркера ТНТ равно разности T_0pr - TRT, и в течение этого времени станция передает в кольцо столько асинхронных кадров, сколько успеет.

Если же кольцо перегружено и маркер опоздал, то интервал TRT будет больше Т_0рr. В этом случае станция не имеет права захватить маркер для асинхронного кадра. Если все станции в сети хотят передавать только асинхронные кадры, а маркер сделал оборот по кольцу слишком медленно, то все станции пропускают маркер в режиме повторения, маркер быстро делает

очередной оборот и на следующем цикле работы станции уже имеют право захватить маркер и передать свои кадры.

Метод доступа FDDI для асинхронного трафика является адаптивным и хорошо регулирует временные перегрузки сети.
