Внешние характеристики


Внешние характеристики вентильного генератора (рис.58) при работе генератора в ре­жиме самовозбуждения пред­ставляют собой зависимость выпрямленного напряжения от тока нагрузки

Ud = f(Id) при n = соnst и Iв = const.



Рис. 58. Внешние характеристи­ки вентильного генератора



Снижение напряжения при увеличении нагрузки автомобильного генератора происходит:

1. из-за падения напряже­ния в активном и индуктивном сопротивлениях обмоток стато­ра;

2. из-за размагничивающего действия магнитного потока ре­акции якоря, уменьшающего магнитный поток в воздушном зазоре;

3. а также из-за падения напряжения в цепи выпрями­теля.



Падение напряжения в выпрямителе невелико Rпр = 0,005—0,01 Ом, падение напряжения в обмот­ках якоря значительно и зависит от частоты вращения ротора. Полное сопротивление обмотки якоря

Zф = √R2ф + x2ф = √R2ф + (2πfL)2 = √R2ф + (2πpnL/60)2,

где Rф – активное сопротивление обмотки, xф – индуктивное сопротивление обмотки.

Поэтому с повышением частоты вращения крутизна спада вы­прямленного напряжения увеличивается. Верхняя ветвь внешней характеристики (до критического значения тока) соответствует устойчивой работе генератора, а нижняя - неустойчивой.

Каждая характе­ристика снимается при определенных значениях частоты вращения ротора генератора и напряжения постоянного тока, подводимого к обмотке возбуждения, что соответствует определенному значе­нию тока возбуждения генератора рис.6.3.

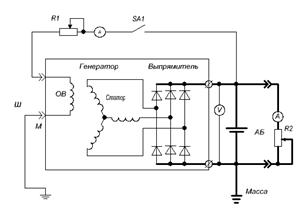

Рис.6.3. Электрические схемы соединения генератора при снятии семейства внешних характеристик
