Фрезерование наружных и внутренних резьб

Фрезерование резьб производят дисковыми и гребенчатыми фрезами (рис. 20.6). При нарезании дисковыми фрезами инструмент устанавливают под углом, равным углу подъёма нитки нарезаемой резьбы.

Короткие наружные и внутренние резьбы с треугольным профилем фрезеруют гребенчатыми или групповыми фрезами. Гребенчатые фрезы представляют собой как бы несколько дисковых фрез, соединённых друг с другом торцами. Режущие кромки у таких фрез расположены параллельно оси фрезы, а зубья затылуют для облегчения их заточки. Длину гребенчатой фрезы обычно выбирают на 2…3 нитки больше длины нарезаемой резьбы. Резьбу гребенчатой фрезой нарезают за 1,25 оборота заготовки, что необходимо для перекрытия ме-

а)

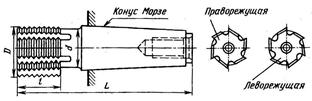

Рис. 20.6. Конструкции дисковой (а) и гребёнчатой (б) фрез

ста врезания фрезы.

Схема работы резьбовой фрезы представлена на рис. 20.7.

Рис. 20.7. Схемы нарезания резьб:

а) профильная схема резания; б) генераторная схема

резания; в) смешанная схема резания

- осевая подача; - радиальная (поперечная) подача;

- подача под углом (в направлении образующей про-

филя резьбы)

Использование гребёнчатых фрез особенно целесообразно при нарезании резьб у галтелей и бортиков, а также доходящих до дна глухих отверстий.
