Магнитное поле и его характеристики

МАГНИТНОЕ ПОЛЕ

Опыт показывает, что, подобно тому как в пространстве, окружающем электрические заряды, возникает электростатическое поле, так в пространстве, окружающем токи и постоянные магниты, возникает силовое поле, называемое магнитным. Наличие магнитного поля обнаруживается по силовому действию на внесенные в него проводники с током или постоянные магниты. Название "магнитное поле" связывают с ориентацией магнитной стрелки под действием магнитного поля, создаваемого током. Это явление впервые обнаружено дат­ским физиком Х.Эрнстом.

Электрическое поле действует как на неподвижные, так и на движущиеся заряды. Важнейшая особенность магнитного поля состоит в том, что оно дейст­вует только на движущиеся в этом поле электрические заряды. Опыт показывает, что характер воздействия магнитного поля на ток различен в зависимости от формы проводника, по которому течет ток, от расположения проводника и на­правления тока. Следовательно, чтобы охарактеризовать магнитное поле, надо рассмотреть его действие на определенный ток.

Подобно тому как при исследовании электростатического поля использо­вались точечные заряды, при исследовании магнитного поля используется замкнутый плоский контур с током (рамка с током), размеры которого малы по сравнению с расстоянием до токов, образующих магнитное поле.

Рис. 31

Ориентация контура в пространстве ха­рактеризуется направлением нормали к контуру. В качестве положительного на­правления нормали принимается направ­ление поступательного движения винта, головка которого вращается в направлении тока, текущего в рамке (рис. 31).

Опыты показывают, что магнитное поле оказывает на рамку с током ори­ентирующее действие, поворачивая ее определенным образом. Этот результат связывается с определенным направлением магнитного поля. За направление магнитного поля в данной точке принимается направление, вдоль которого рас­полагается положительная нормаль к рамке (рис. 32). За направление магнитно­го ноля может быть также принято направление, совпадающее с направлением силы, которая действует на северный полюс магнитной стрелки, помещенной в данную точку. Так как оба полюса магнитной стрел­ки лежат в близких точках поля, то силы, действующие на оба полюса, равны друг другу. Следовательно, на магнитную стрелку действует пара сил, поворачивающая ее так, чтобы ось стрелки, соединяю­щая южный полюс с северным, совпадала с направлением поля.

Рис. 32

Рамкой с током можно воспользоваться также и для количественного опи­сания магнитного поля. Так как рамка с током испытывает ориентирующее действие поля, то на нее в магнитном поле действует пара сил. Вращающий момент сил зависит как от свойств поля в данной точке, так и от свойств рамки:

. (3.1)

где -вектор магнитной индукции, являющийся количественной характеристикой магнитного поля, - вектор магнитного момент а рамки с током.

Для плоского контура с током

I,

где S - площадь поверхности контура (рамки), n - единичный вектор нормали к поверхности рамки. Направление Р_m совпадает с направлением положительной нормали.

Если в данную точку магнитного поля поместить рамки с различными магнитными моментами, то на них действуют различные вращающие моменты, однако отношение (М_max - максимальный вращающий момент) для всех контуров одно и то же и поэтому может служить характеристикой магнитного поля, называемой магнитной индукцией:

.

Магнитная индукция в данной точке однородного магнитного поля определяется максимальным вращающим моментом, действующим на рамку с магнитным моментом равным единице, когда нормаль к рамке перпендикулярна направлению поля. Следует отметить, что вектор может быть выведен также из закона Ампера и из выражения силы Лоренца.

Так как магнитное поле является силовым, то его, по аналогии с электри­ческим, изображают с помощью линий магнитной индукции - ли­ний, касательные к которым в каждой точке совпадают с направлением вектора .

Их направление задается правилом правого винта: головка винта, ввинчи­ваемого по направлению тока, вращается в направлении линий магнитной ин­дукции

Линии магнитной индукции можно "проявить" с помощью железных опи­лок, намагничивающихся в исследуемом поле и ведущих себя подобно малень­ким магнитным стрелкам.

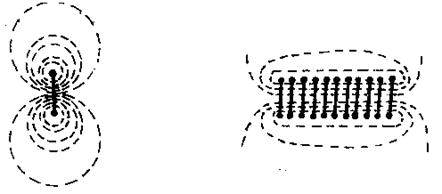

На рис. 33, а показаны линии магнитной индукции поля кругового тока, на рис. 33, б - линии магнитной индукции поля соленоида.

Рис. 33

Линии магнитной индукции всегда замкнуты и охватывают проводники с током. Этим они отличаются от линий напряженности электростатического по­ля, которые являются разомкнутыми (начинаются на положительных зарядах и заканчиваются на отрицательных).

До сих пор мы рассматривали макроскопические токи, текущие в проводниках. Однако, согласно представлению французского физика А. Ампера, в лю­бом геле существуют микроскопические токи, обусловленные движением электронов в атомах и молекулах. Эти микроскопические молекулярные токи соз­дают свое магнитное поле и могут поворачиваться в магнитных полях макрото­ков. Например, если вблизи какого-то тела поместить проводник с током (макроток), то под действием его магнитного поля микротоки во всех атомах опре­деленным образом ориентируются, создавая в теле дополнительное магнитное поле.

Вектор магнитной индукции характеризует результирующее поле, соз­даваемое всеми макро- и микротоками, т.е. при одном и том же токе и прочих равных условиях вектор в различных средах будет иметь разные значения.

Магнитное поле макротоков описывается вектором напряжен­ности . Для однородной изотропной среды вектор магнитной индукции связан с вектором напряженности следующим соотношением

, (3.2)

где - магнитная постоянная, μ - безразмерная величина - магнитная проницаемость среды.

Сравнивая векторные характеристики электростатического (и ) и маг­нитного (и ) полей, укажем, что аналогом вектора напряженности элек­тростатического поля является вектор магнитной индукции , т.к. векторы и определяют силовые действия этих полей и зависят от свойств среды. Аналогом вектора электрического смещения является вектор напряженности магнитного поля.
