Главная особенность последней версии TRACE MODE 6.05.1

Программные комплексы разработки и создания интегрированных систем управления TRACE MODE

Лекция № 5

Особенности SCADA системы TRACE MODE 6

• Имеется 10 различных редакторов проекта АСУ ТП и АСУП;

• уникальная технология автопостроения;

• бесплатные драйверы для 2243 контроллеров и УСО

• поддержаны все 5 языков международного стандарта IEC 61131-3. Среди них есть и визуальные языки - Techno FBD, Techno LD, Techno SFC и процедурные - Techno ST, Techno IL.

• Поддержка различных форматов: поддержка строк, переменных двойной точности (double float, hex32), а также меток времени (как самостоятельных каналов). Формат отображения значений каналов на мнемосхемах теперь можно указывать в нотации функции printf языка С.

• Высокотехнологичная графика: Фотореалистичная графика в SCADA системе TRACE MODE 6 основана на использовании OpenGL, Оригинальная технология 3D Fast+

Главное преимущество TRACE MODE – низкая стоимость.

Особенности SCADA TRACE MODE 6:

• Работать с трендами в SCADA системе TRACE MODE стало значительно проще: тренд сам определяет, откуда брать данные – из архива SIAD/SQL6 или временного буфера, то есть деления на архивный тренд и тренд реального времени больше нет, как нет и деления на дискретный и аналоговый тренды, все они успешно реализованы в рамках одного универсального тренда.

• Реализованы технологии всплывающие окна.

• Усовершенствованы технологии формирования отчетов: генераторы отчетов позволяют в реальном времени быстро создавать ясные и полнофункциональные HTML-отчеты. Генератор отчетов встроен в некоторые исполнительные модули (ДокМРВ+), а также существует в качестве выделенного сервера (Сервер документирования).

• Архивные данные SIAD/SQL™ 6 не только быстро сохраняются, но и подвергаются статистической обработке в реальном времени, а также могут отображаться на мнемосхемах SCADA и использоваться в программах наравне с данными реального времени.

• Совершенствовано тиражирование и резервирование узлов: теперь в проекте SCADA можно автоматически создавать не только дублированные (Double Force), но и троированные (Tri Force) узлы.

• Расширение поддержек наиболее популярных программных интерфейсов: ODBC, OPC, DDE.

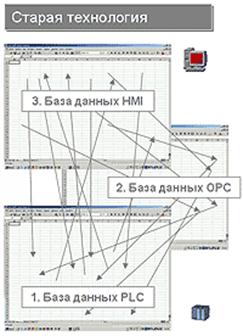

• TRACE MODE® основана на революционной технологии интегрированной разработки. Это значит, что для автоматизации любых производственных процессов предприятия Вам понадобится только один инструмент - Интегрированная среда разработки TRACE MODE®. Проекты АСУ ТП и АСУП всех уровней создаются в единой инструментальной системе и в рамках одного проекта. Эта технология проектирования АСУ ТП устраняет ненужное дублирование баз данных PLC, OPC-серверов, операторских рабочих мест, производственного оборудования, персонала, производственной информации и т.д., характерное для программных продуктов предыдущего поколения.
