Сущность и методы нивелирования

Нивелированием называют определение превышений между отдельными точками земной поверхности с последующим вычислением их высот над принятой отсчетной уровенной поверхностью. Если высоты точек вычислены относительно основной уровенной поверхности (уровня Балтийского моря), их называют абсолютными высотами. Если они вычислены относительно другой, условно взятой поверхности, их называют условными.

Нивелирование производят для изучения рельефа местности с целью построения профилей и топографических планов (карт), а так же определения разности высот отдельных точек при проектировании, строительстве и эксплуатации инженерных сооружений: каналов, плотин, водохранилищ и др.

Различают следующие методы нивелирования: геометрический, тригонометрический, физический, механический, стереофотограмметрический.

Геометрическое нивелирование выполняют горизонтальным лучом визирования. При этом используют нивелир и рейки.

Тригонометрическое нивелирование выполняют наклонным лучом визирования. Измерив угол n и расстояние d между точками, превышение вычисляют по тригонометрическим формулам.

Физических методов нивелирования несколько. При этом используют определенные закономерности природных явлений. Сюда относят барометрическое, гидростатическое, радио и звуковое нивелирование.

Барометрическое нивелирование основанона определении атмосферного давления при помощи барометра, которое изменяется в различных по высоте слоях атмосферы.

Гидростатическое нивелирование основано на законе равенства уровня жидкости в сообщающихся сосудах.

Механическое нивелирование выполняют нивелирами-автоматами. Установленные на движущемся транспорте (автомашине, велосипеде), они позволяют автоматически вычерчивать профиль пройденного пути.

Стереофотограмметрическое нивелирование применяют при наземной съёмке и аэросъёмке. Здесь высоты точек определяются по измерениям на стерео снимках.

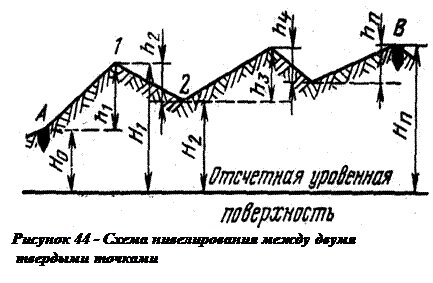

Сущность нивелирования заключается в следующем. Если известна абсолютная высота точки А (Н_А),то для получения высоты точки В (Н_В) надо проложить нивелирный ход, т.е. измерить превышения h₁ h₂ …h_n (рисунок 44).

Н₁ = Н_А + h₁; Н₂ = Н₁ + h₂ ;... Н_n = H_n-1 + h_n.

Таким образом, сложив левые члены этих равенств с левыми, а правые – с правыми и произведя необходимые сокращения, получим: (30)

Часть нивелирного хода между двумя прочно закрепленными точками называют секцией. Если нивелируют линию между двумя точками, высоты которых известны, то теоретическую сумму превышений между этими точками получают:

, (31)

т.е. теоретическая сумма превышений в линии, проложенной между двумя точками с известными высотами, равна разности высот конечной и начальной точек этой линии.

На точность определения превышений геометрическим, а также и тригонометрическим методами влияют кривизна Земли и рефракция (искривление светового луча при прохождении его через слои воздуха различной плотности). Поэтому к превышению прибавляют поправку за кривизну Земли и рефракцию по формуле:

(32)

где d – расстояние между точками А и В;

R - средний радиус Земли, R = 6 371 км.
