Способы геометрического нивелирования

Геометрическое нивелирование выполняют двумя способами: «вперёд» и «из середины».

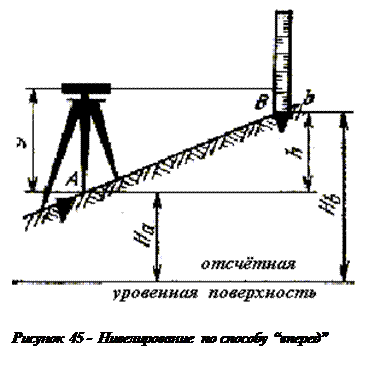

При нивелировании «вперёд» (рисунок 45) для определения превышения h точки В над точкой А, нивелир устанавливают над точкой А и измеряют над ней высоту визирной оси I. На точку В ставят вертикально рейку. Приведя визирный луч в горизонтальное положение, определяют по рейке длину отрезка " в ". Как видно из рисунка 44 превышение:

h = У - b; (33)

H_B = H_A + h_{АВ .} (34)

Превышение считают положительным, если местность при движении вперед повышается и наоборот.

При нивелировании “ из середины ” наточки А и В ставят рейки, а между ними – нивелир. После установки нивелира в горизонтальное положение вначале наводят на заднюю рейку, стоящую в точке А,а затем на переднюю (точка В) (рисунок 46).

Превышение при нивелировании “из середины” равно отсчету на заднюю рейку минус отсчет на переднюю рейку.

H_АВ = а – в = З – П; Н_В=Н_А + h_АВ;

	Способ «из середины» по сравнению со способом «вперед» имеет ряд преимуществ, которые обеспечивают более высокую точность и производительность: - место установки нивелира выбирается произвольно. - не требуется измерять высоту нивелира. - расстояние между нивелируемыми точками можно взять вдвое больше, чем при нивелировании по способу «вперёд».
Рисунок 46 – Нивелирование по способу «из середины»

- при равных расстояниях нивелира до реек практически исключаются ошибки: от не горизонтальности визирной оси; от влияния кривизны Земли и рефракции.
