Подготовка к работе,

Указание мер безопасности.

К эксплуатации прибора должны допускаться лица, изучившие настоящую инструкцию и прошед-шие соответствующий инструктаж.

При эксплуатации прибора необходимо руководствоваться.

- инструкцией, действующей в лаборатории по ТБ;

- инструкцией на прибор;

- перед эксплуатацией проверить заземление прибора.

1. Технические данные прибора

Логометр предназначен для измерения температуры комплекте с термопреобразователями сопротивления при температуре окружающего воздуха от 5° до 50°С и относите-

льной влажности до 80%. Диапазоны измерений логометра и номинальные статические характеристики преобразования термопреобразователей сопротивления соответствует ГОСТ 9736-80. Сопротивление внешней линии равно 150м. Основная погрешность логометра на всех отметках шкалы не превышает ±1,5% от диапазона измерений.

Вариация показаний логометра не превышает абсолютного значения допускаемой основной погрешности. Изменение показаний логометра при отклонении его от указанного на нём рабочего положения в любом направлении на угол 10° не превышает ± 1,5% от диапазона измерений.

” Номинальное напряжение питания логометра 4В постоянного тока. При отключении питания или разрыве цепи питания указатель логометра выводится на начальную отметку шкалы (влево). Изменение показаний логометра при изменении напряжения питания измерительной цепи на +0,4/-0,6 В от номинального не превышает величины допу­скаемой основной погрешности. Изменение показаний логометра, вызванное изменением температуры окружаю­щего воздуха от нормальной до любой температуры в диапазоне температур от 5 до 50°С не превышает ±1.5 % на каждые 10°С изменения температуры.

Электрическое сопротивление изоляции измерительной цепи логометра относительно корпуса при нормальных условиях температуры, влажности не менее 100 МОм.

Изоляция между измерительной цепью и корпусом логометра выдерживает испытательное напряжение 0,5 кВ.

2. Устройство и принцип действия прибора Логометр представляет собой прибор магнитоэлектри­ческой системы с внутрирамочной магнитной системой, двумя скрещенными под углом рамками с опорой на кернах. Логометр выполнен в плоскопрофи-

-3-

льном корпусе и предназначен для утопленного монтажа.

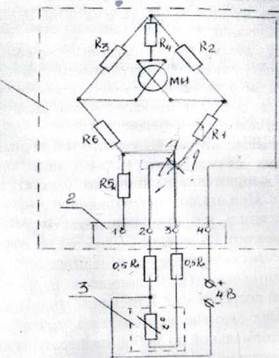

„ Схема логометра электрическая принципиальная в комплекте термопреобразователем сопротивления (ТС) приведена на рис., 1

Рис.1

1- логометр;

2- колодка логометра;

3- термопребразователь сопротивления;

Rl, R4 - катушки манганиновые подгоночные;

R2, R3 - резисторы С2 - 29 В - С, 125 240 Ом ± 1% -1,0 А; R6 - катушка манганиновая;

R5K - контрольная катушка;

МИ - механизм измерительный.

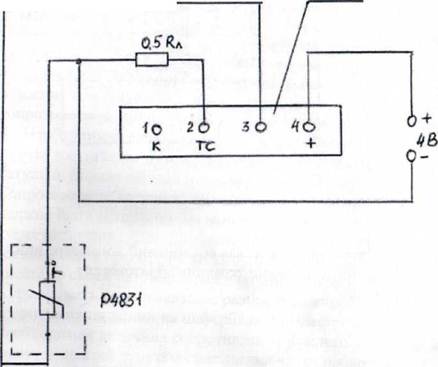

Схемы электрические подключения при двухпроводном и трёхпроводном включении термопреобразователей сопртивления приведены на рис. 2 и рис. 3. o.SRa * ‘ I -CZJ- Рис. 2. Схема электрическая соединений логометра при двухпроводном включении термопреобразователя сопротивления.

1 - колодка логометра;

Т° - термопреобразователь сопротивления.

-5-

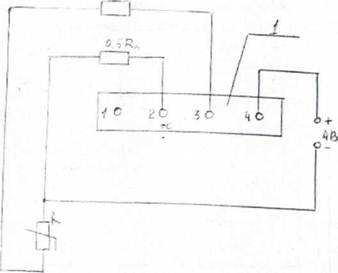

Рис. 3. Схема электрическая соединений логометра при трёх проводном включении термопреобразователя сопротивления.

Логометр снабжён механическим арретиром.

Удовлетворительная работа логометра может быть обеспечена только при создании надлежащих эксплуатационных условий. Помещение должно быть чистым, в воздухе не должно быть примесей вызывающих коррозию деталей. Выбранное место должно обеспечивать: хорошую видимость шкалы и удобство наблюдений за показаниями логометра.

Пуск и подключение логометра должны производиться согласно схемам электрических соединений (рис.2-3). Логометр может быть использован в трёхпроводной и двухпроводной схемах включения.

При двухпроводной схеме включения (рис.2) сопротивление обоих проводов, соединяющих термопреобразователь сопротивления с логометром, вместе с катушкой для подгонки сопротивления линии, подключаемой к зажиму «3» логометра, должно быть равно половине сопротивления линии, указанного на циферблате логометра.

Необходимая величина сопротивления линии в этом случае достигается путем уменьшения сопротивления катушки, подключённой к зажиму «3» логометра. Сопротивление катушки, подключаемой к зажиму «2», должно быть оставлено без изменения. При трёхпроводной схеме включения (рис. 3) каждый из проводов линии, соединяющий преобразователь сопротивления с логометром, вместе со своей катушкой для подгонки сопротивления линии должен иметь сопротивление, равное половине сопротивления линии на циферблате логометра (7,5 Ом). Необходимая величина сопротивления каждого из проводов линии достигается путём сматывания части провода с соответствующей катушки для подгонки сопротивления линии. Правильность подгонки линии следует контролировать путём измерения её сопротивления мостом постоянного тока класса не ниже 0,05.

Задание.

1) Самостоятельно изучить методические рекомендации по проведению лабораторной работы.

2) Выполнить расчёты по определению погрешности и средств измерения.

3) Оформить отчёт по проведённой лабораторной работе.

4) Ответить на контрольные вопросы.

Порядок выполнения работы.

После окончания монтажных работ необходимо разарретировать логометр и проверить правильность и его исправность.

Для разарретирования необходимо: повернуть отвёрткой шлиц арретира против часовой стрелки, расположив его по отметке «О» на колодке логометра (у заарретированного логометра шлиц расположен по отметке «Арр»).

Проверить правильность монтажа и исправность логометраследующим образом: До включения источника питания закоротить провода линии на зажимах термопреобразователя сопротивления, а провод, подключённый к зажиму «3» логометра. перенести на зажим «1». Включить питание. При этом указатель логометра должен установиться на красной контрольной отметке с погрешностью не более ±2 мм.

Примечание: если указатель логометра не устанавливается на контрольной отметке, то необходимо закоротить дополнительно зажимы «1» и «2» логометра и повторить проверку; установка указателя на контрольной отметке при этом свидетельствует об исправности логометра. необходимо проверить правильность подгонки линии.

В случае подключения к одному логометру нескольких термопреобразователей сопротивления используется перек-

Пла&а шнйшноя

лючатель на соответствующее число положении и панель, на которой монтируются катушки для подгонки сопротивления линии. Число пар катушек, монтируемых на панели, может быть равно 6 или 8. Соответственно с этим к одному логометру может быть подключено до 8 термопреобразователей сопротивления. Конструкция панели допускает применение

термопреобразователей сопротивления, как в двухпроводной, так и в трёхпроводной схеме включения.

Поверка показаний логометра (рис.4) проводиться при соблюдении следующих условий:

а) при нормальном положении логометра;

б) при температуре окружающего воздуха 20° ± 5°С;

в) при номинальном напряжении питания 4В;

г) сопротивление каждой катушки должно быть равно половине сопротивления линии, указанного на циферблате логометра.

Погрешность определяется следующим образом: плавным изменением сопротивления магазина сопротивлений указатель логометра подводят к проверяемой отметке шкалы слева и справа, и каждый раз отсчитывают, полученное на магазине сопротивление. Аналогично снимают показания всех числовых отметках шкалы.

Основная погрешность вычисляется по формуле:

Rrp - R У= х 100%,

Rk - Rh

где Rrp - сопротивление, соответствующее проверяемой отметке;

R - показание образцового магазина сопротивлений (из двух отчётов берется значение сопротивления, дающее максимальную погрешность);

R_K - сопротивление, соответствующее конечной отметке шкалы;

R_H - сопротивление, соответствующее начальной отметке шкалы.

Погрешность не должна превышать ± 1,5%.

Поверка вариации производиться одновременно с определен основной погрешности. Вариация определяется как разность сопротивлений, полученная на образцовом магазине сопротивлений при плавном увеличении и уменьшении измеряемой величины, выраженная в % от диапазона измерений.

R1-R2

Y=---------- х 100%,

Rk-R_h

где Rj - показание образцового магазина сопротивлений, при увеличении измеряемой величины;

R.2 - показание образцового магазина сопротивлений, при уменьшении измеряемой величины.

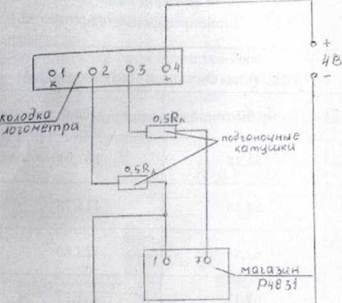

Рис. 4. Схема электрическая для поверки.км ометра. Рис. 4. Схема электрическая для поверки логометра.

Проверка влияния изменения положения логометра от нормального на показания логометров производятся на любых трех отметках в начале, середине и конце шкалы путём измерения сопротивлений, соответствующих проверяемым отметкам при нормальном положении логометра и при их наклоне на угол 10° во всех четырёх направлениях. Погрешность от влияния изменения положения логометра от нормального определяется как разность двух значений сопротивлений для одной и той же отметки шкалы, измеренных при нормальном положении логометра. выраженная в % от разности значений верхнего и нижнего предельных значений сопротивления.

Температура	Т ермопреобразователь
t, °С	ТСМ 5?Ом (Ом)	ТСП 100 П (Ом)
0 ■		100,0
20.	54,28	107,91
40 •	58,56	115,78
60 -	62,84	123,60
80.	67,12	131,37
	71,4	139,10
	75,68	146,78
	79,955	154,41
	84,235	162,00
	88,515	169,54
	92,79	177,03

Содержание отчёта.

1. 11аименование работы.

2. 1{ель работы.

3. Краткое описание устройства прибора.

4. 11роверка логометра с помощью магазина сопротивления 1*4831.

5. Снять зависимость показаний логометра от напряжения питания при t°=40°C=const.

6. Вывод.

Работа выполнена <_____ >

11одпись исполнителя____

v Контрольные вопросы.

1. Дать краткую характеристику логометра.

2. Логометр - прибор: 1) электромагнитной системы:

2) ферродинамической системы;

3) электродинамической системы;

4) магнитно-электрической; выберите из перечисленных систем нужную, обоснуйте.

*3. Будет ли логометр работоспособный при изменении полярности источника?

4. Напряжение питания логометра 4В. Почему метрологические свойства прибора не изменяются при изменении напряжения питания на 20%?

5. Прибор ориентируется при транспортировке, хранения. Почему?

6. Можно ли питать логометр пульсирующим напряжением?

7Г Принцип действия логометра.

8^ Где можно использовать логометр для контроля t° на ОЭМК? Приведите примеры.

9. Почему относительная погрешность прибора уменьшается к концу шкалы?

10" Что называется вариацией прибора?

11. Определите вариацию прибора логометра для значений t°, указанных в таблице.

Литература.

1. Л.С. Клюев «Наладка средств измерений и систем технического контроля».

2 В.Н. Контур. М.А. Смоленская, Н.Н. Храмова «Электрические измерения и электроизмерительные приборы».

3. «Технологические измерения и контрольно-измерительные приборы» под общей редакцией кандидата технических наук Л.М. Беленького.
