Общая информация об электроприводе
|
|
|
|
Электропривод - электромеханическая система, состоящая из преобразователей электроэнергии, электромеханических и механических преобразователей, управляющих и информационных устройств, и устройств сопряжения с внешними электрическими, механическими, управляющими и информационными системами, предназначенная для приведения в движение исполнительных органов рабочей машины и управления этим движением в целях осуществления технологического процесса (Определение по ГОСТу Р 50369-92).

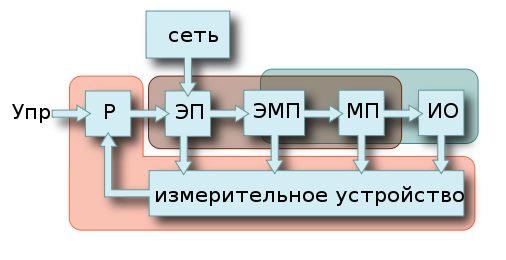

Рисунок 1. Функциональная схема электропривода.
Функциональные элементы:
1) Регулятор (Р) предназначен для управления процессами, протекающими в электроприводе.
2) Электрический преобразователь (ЭП) предназначен для преобразования электрической энергии сети в регулируемое напряжение постоянного или переменного тока.
3) Электромеханический преобразователь (ЭМП) — двигатель, предназначен для преобразования электрической энергии в механическую.
4) Механический преобразователь (МП) может изменять скорость вращения двигателя, а также характер движения (с поступательного на вращательное или с вращательного на поступательное).
5) Упр — управляющее воздействие.
6) ИО — исполнительный орган.
Функциональные части:
1) Силовая часть или электропривод с разомкнутой системой регулирования.
2) Механическая часть.
3) Система управления электропривода.
|
|
|
|
