Біполярні транзистори

ТРАНЗИСТОРИ В КОМПЮТЕРНІЙ СХЕМОТЕХНІЦІ

Транзистори – це СЕ, які призначені для підсилення та перетворення електричних сигналів.

Транзистори поділяються на біполярні та польові.

Біполярний транзистор (БТ) - це напівпровідниковий пристрій, який виготовлений на одному кристалі і має два р-n переходи та три виводи, зєднані з трьома областями напівпровідника (рис.). Внутрішня область, що розділяє р-n переходи, називається базою (Б). Зовнішній шар, призначений для інжектування носіїв у базу, називається емітером (Е), а р-n перехід П1, що примикає до емітера, - емітерним. Інший зовнішній шар, екстрактуючий (той, що витягує) носії із бази, називається колектором (К), а р-n перехід П2 - колекторним. У залежності від порядку розміщення областей напівпровідника з n - та р -провідністю біполярні транзистори поділяють на два типи (рис.): p-n-p та n-p-n.

Рис. Структура біполярних транзисторів

В роботі транзистора використовуються носії заряду обох полярностей (електрони та дірки), тому вони називаються біполярними.

За матеріалом, що використовується, транзистори поділяються на: германієві та кремнієві. У позначенні біполярних транзисторів використовуються літери та цифри.

Перший елемент: Г або 1 - германій або його з‘єднання; К або 2 - кремній або його з‘єднання.

Другий елемент: Т – біполярний транзистор; П – польовий транзистор.

Третій елемент: цифра від 1 до 9, яка визначає робочу область частот та потужність розсіювання транзистора.

Четвертий, п‘ятий, та шостий елементи: цифри, які позначають порядковий номер розробки від 01 до 999.

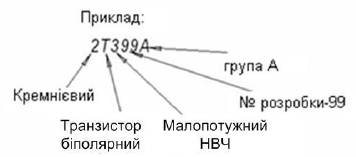

Сьомий елемент: літери від А до Я - класифікація за параметрами транзисторів, виготовлених за єдиною технологією. На рис. наведений приклад позначення (маркування) біполярного транзистора.

Рис. Приклад маркування біполярного транзистора

Крім того, у позначеннях можуть використовуватися додаткові елементи, які позначають: С – транзисторна збірка, наприклад 2ТС622; 2Т399А-2 – безкорпусний транзистор із гнучкими виводами і т. ін.

Умовні графічні позначення БТ на схемах електричних принципових показані на рис.

Рис. Позначення p-n-p та n-p-n БТ на електричних схемах
