Стрілочною вулицею називається колія, на якій послідовно покладені стрілочні переводи для примикання групи паралельних колій. Вони дають можливість приймати поїзди з головної колії на будь-яку колію парку станції, відправляти поїзди з будь-якої колії парку на головну колію, а також переставляти вагони з однієї колії на іншу через витяжну колію.

Конструкція стрілочних вулиць має істотне значення при проектуванні великих станцій; вона визначає умови роботи і впливає в деякій мірі на безпеку руху. Від довжини стрілочних вулиць часто залежать необхідна довжина площадки станції і будівельні витрати.

Розрізняють прості, скорочені, під подвійним кутом хрестовини, віялові, комбіновані і пучкоподібні стрілочні вулиці. При розрахунку стрілочних вулиць усіх видів відомими величинами є відстані між осями паралельних колій е, радіуси сполучних кривих R, дані про стрілочні переводи (тип рейки, марки хрестовин, відстані а, b, L_п).

Розрізняють два типи простих стрілочних вулиць: під кутом хрестовини (мал. 5.1, а) і розташовану на основній колії (мал. 5.1, б).

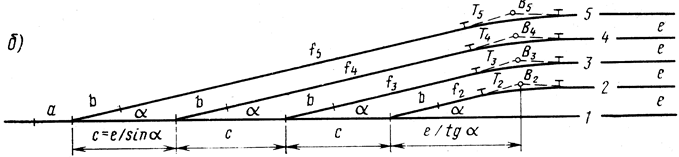

Рис. 5.1. Найпростіші стрілочні вулиці.

При розрахунку стрілочної вулиці під кутом хрестовини визначають значення С, C₁, Т, координати центрів переводів і вершини кута повороту. Перевіряється достатність вставки f для розгонки розширення колії. Значення Т, К и f визначаються по наведеним вище формулам. Довжина вставки р від торця хрестовини до стику рамної рейки наступного переводу

Довжина стрілочної вулиці по проекції від центра першого переводу до вершини кута повороту крайньої колії

де N - знаменник марки хрестовини.

Центр першого переводу приймають за початок координат і, проектуючи на горизонтальну вісь X і вертикальну вісь Y відомі відстані з урахуванням кута нахилу, знаходять координати X і Y центрів переводів і вершин кутів повороту. Для розглянутих точок стрілочної вулиці; Y= S e.

У стрілочній вулиці, розташованій на основній колії (див. мал. 5.1, б), криві колій 2, 3 і ін. концентричні. Радіус R кривої колії 2 звичайно заданий. Радіуси кривих для наступних колій зростають на е, тобто R _з = R ₂ + е, R ₄ = R ₂ + 2 е тощо. Значення Т, К и f ₂ знаходять по приведеним вище формулам, а координати центрів переводів і вершин кутів повороту легко визначаються при відомих значеннях е, С і а.

Перевагою простих вулиць є гарна видимість і зручність обслуговування. Недолік їх – значне збільшення довжини горловини при великій кількості колій (пропорційно числу колій). Тому прості стрілочні вулиці застосовуються з переводами марки 1/9 переважно в невеликих парках (до чотирьох-п'яти колій).

З двох видів простих стрілочних вулиць перевага надається першому (див. мал. 5.1, а), що має прямі колії в межах корисної довжини, що забезпечує кращу видимість при маневрах. Якщо основна колія 1 стрілочної вулиці є в той же час головною, треба застосовувати стрілочну вулицю під кутом хрестовини, щоб на головній колії укладати менше стрілочних переводів.
