Прямые уровня

Прямые параллельные плоскостям проекций, занимают частное положение в пространстве и называются прямыми уровня. Прямые различаются в зависимости от того, какой плоскости проекций параллельна заданная прямая.

3.1.1 Прямые параллельные горизонтальной плоскости проекций называются горизонтальными или горизонталями (рис.2.3). Горизонталь обозначается буквой h.

Графическим признаком прямой горизонтали на комплексном чертеже является ее фронтальная проекция h₂ параллельная координатной оси x₁₂.

Ее горизонтальная проекция h₁ и наклон ее к плоскости П₂ (угол α) проецируются на плоскость П₁ без искажения.

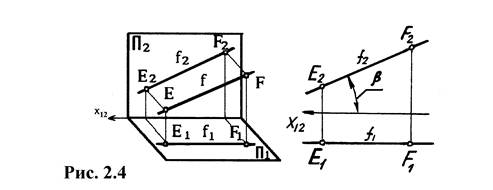

3.1.2 Прямые параллельные фронтальной плоскости проекций называются фронтальными или фронталями (рис.2.4). Фронталь обозначается буквой f.

Графическим признаком фронтали на комплексном чертеже является ее горизонтальная проекция f₁ параллельная координатной оси x₁₂.

Ее фронтальная проекция f₂ и угол наклона ее к плоскости П₁ (угол β) проецируются на плоскость П₂ без искажения.

3.1.3 Прямые параллельные профильной плоскости проекций называются профильными (рис. 2.5). Профильная прямая обозначается буквой р.

Рис. 2.5

Графическим признаком профильной прямой на комплексном чертеже является ее горизонтальная и фронтальная проекции перпендикулярные координатной оси x₁₂.

Ее профильная проекция и углы наклона ее соответственно к плоскостям П₁ и П₂ проецируются на плоскость П₃ без искажения.

Положение горизонтали h и фронтали f в пространстве определяется заданием на чертеже двух их проекций h₁ и h₂, f₁ и f₂. Две проекции р₁ и р₂ профильной прямой р не определяют ее положение в пространстве, так как этим проекциям могут соответствоватьт множество прямых, параллельных профильной плоскости. По аналогии с этим горизонталь не определяется двумя своими проекциями h₂, h₃, а фронталь - f₁ и f₃. Поэтому для определения прямой р необходимо задать две проекции р₂, р₃ или р₁, р₃ или же задать на прямой р две точки А и В (рис. 2.2.10) - р₂(А₂В₂) и р₁(А₁В₁). Следовательно, двухпроекционный комплексный чертеж линии уровня обратим только в том случае, если он содержит проекцию прямой на параллельную ей плоскость проекций.
