Переходные процессы в тиристорах

Процесс отключения полевого транзистора

Он происходит в обратной последователь­ности и не имеет качественных особенно­стей (см. рис.34, а,б,в)

Суммарные потери в цепи управления

Потери в выходной цепи

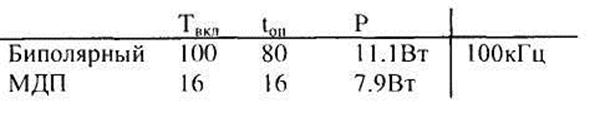

Сравнение потерь в биполярных и МДП - транзисторах:

Динамические потери в тиристорах, как и в транзисторах, складываются из потерь в режиме насыщения, отсечки (отключенного состояния тиристо­ра), а также в процессе включения и отключения (рис. 35).

Время включения и его составляющие зависят от параметров цепи управления (амплитуды тока и напряжения управления, длительности им­пульса, его переднего фронта, характера нагрузки, амплитуды прямого тока и т.д.).

Отличительной особенностью тиристоров является относительно боль­шое время включения 5-10 мкс и восстановление запирающих свойств tоткл ≈100 250мкс. Как и в биполярном транзисторе, процесс включения состоит из времени задержки I, и времени нарастания (включения) t_BKJ1.

Одним из параметров, характеризующих динамические свойства тиристо­ров, является максимально допустимая скорость нарастания анодного то­ка . Использование только этого параметра занижает возможности

мощных тиристоров. Например, для мощных тиристоров

. Длительность нарастания при включении тиристора

t_M ≈ 0,5мкс. Максимальная амплитуда, при которой тиристор будет надежно

работать, равна

3.4. Влияние гармонических составляющих тока на мощ­ность, рассеиваемую в полупроводниковых приборах

Основным вопросом анализа транзисторных каскадов в режиме пере­ключения является определение среднего тока или первой гармоники токе в нагрузке в зависимости от режима цепи управления. Полупроводниковые приборыобладают нелинейной характеристикой. С учетом необходимое™ получения высокого КПД каскадов, падение напряжения на полупроводни­ках, проводящих ток, обеспечивается много меньше U_n, тогда I_К0 - малы (по сравнению с I_Н), поэтому полупроводниковые приборы представляются идеальными переключателями. Это справедливо при определенной мощности Р_РАСС.

Токв комплексной нагрузке при питании от несинусоидального источника определяется как сумма токов, создаваемой каждой гармонической

составляющей: ;

U_n - напряжение n-й гармоники; Z_Н- полное сопротивление нагрузки на частоте n-й гармоники. Для определения I_СР, n = 0, тогда ;

U_o - среднее выпрямленное значение не синусоидального напряжения; R_o - сопротивление нагрузки для постоянного тока.

Рассмотрим режимы питания и определим I_{СР.ВЫПР.} в индуктивности.

1. При безразрывном токе LR - нагрузки и наличии противоэдс (Е) среднее значение тока определяется так:

тогда

2. Режим при тех же условиях:

Вывод: I_{СР.ВЫПР .} безразрывного тока в LR - нагрузке при питании от импульсного источника напряжения не зависит ни от частоты питающего напряжения, ни от постоянной времени цепи нагрузки. Величина тока пол­ностью определяется средним значением напряжения и активным сопро­тивлением нагрузки. А соотношение между Т и τ или f и τ определяет ве­личину пульсаций тока в нагрузке[4].

Контрольные вопросы

1. Объясните сущность импульсного управления электромагнитными механизмами.

2. Какие способы переключения транзистора существуют и в чём их сущность?

3. Каковы способы ускорения процессов переключения транзисторов?

4. Как уменьшить мощность перенапряжения транзистора в режиме переключения с RL - нагрузкой?

5. Как уменьшить потери на переключение полевого транзистора?

6. Объясните динамические потери, возникающие в тиристорах.

7. Как влияют гармонические составляющие тока на мощность, рас­сеиваемую в транзисторах?

8. Из каких составляющих складываются потери в тиристорах?

9. Как влияют гармонические составляющие на мощность, рассеивае­мую в полупроводниках?

[4,28-51]

Глава 4. Энергетические соотношения в режиме

переключения
