Расчет резерва времени

Критический путь

На сетевом графике с параллельными работами, от начала до конца проекта идут несколько последовательностей работ. Эти последовательности называются путями. Самый длинный путь называется критическим путем сети. (Отметьте себе, что у сети может быть несколько критических путей, если они занимают одинаковое время). Путь называется критическим, потому что любая задержка на нем приводит к задержке всего проекта. Таким образом, на рисунке 19 критическим является путь а, b, c, f, длительностью 7 дней. Это минимальная продолжительность всего проекта.

Рисуя сетевой график, мы можем:

· Выявить самые важные работы;

· Рассчитать продолжительность проекта.

Ранее мы уже говорили о том, что возможность гибко изменять сроки начала работ объясняется наличием резерва времени. Теперь мы используем сетевой график для вычисления резерва времени по каждой работе. Сделать это не трудно.

1. По каждому событию вычисляется раннее и позднее время события (РВС и ПВС). Раннее время наступления события - самое раннее из возможных время наступления события, при условии завершения всех предыдущих работ в кратчайшие сроки. Позднее время наступления события - самое позднее из возможных время наступления события без задержки всего проекта.

2. Вычисляется “временное окно” в пределах которого должна быть выполнена работа. Это разница между РВС ее хвостового события и ПВС ее головного события.

3. Фактическая продолжительность работы сравнивается с временным окном, в пределах которого она должна быть выполнена. Разница между этими показателями является резервом времени работы.

Рассмотрим простой пример сетевого графика. Критический путь - это последовательность работ (a), (b), (c), (f). Мы можем вычислить РВС и ПВС для каждого события, как показано на рисунке 21.

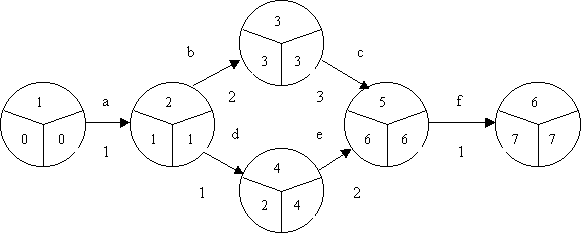

Рисунок 21. Сетевая диаграмма для проекта ремонты квартиры с самыми ранними и самыми поздними временами наступления событий

Если работа (а) начинается в момент времени 0, то самое раннее время ее окончания - 1, поскольку эта работа выполняется в течение дня. Если работа (b) начинается сразу после работы (а), она закончится в день 3 (РВС хвостового события + продолжительность = 1 + 2). В день 3 начинается работа (с), и поскольку она имеет трехдневную продолжительность, то завершится в день 6. Головным событием работы (е) является событие 5, так что мы должны также рассчитать РВС хвостового события работы. Оно определяется работой (d). Если работа (d) начинается в день 1 (раннее начало), она завершится в день 2. Поэтому РВС события 4 - день 2. Если работа (е) начнется немедленно, то она завершится в день 4. Событие номер 5 не может состояться до завершение событий (е) и (с), то есть, до дня 6 (смотри правило 1 выше). После этого начнется работа (f), которая завершится в день 7.

ПВС можно рассчитать, используя обратную логику. Если событие номер 6 должно произойти не позднее дня 7,то ПВС для события номер 5 есть день 6. Любое опоздание после этого срока означает задержку всего проекта. Далее по пути назад, если работа (с) должна закончиться ко дню 6, она не может начаться позднее дня 3, если работа (b) должна завершиться ко дню 3, то она должна начаться в день 1. Таким же образом, если работа (е) должна завершиться в день 6, то она должна начаться не позднее дня 4, и если работа (d) должна завершиться ко дню 4, то она должна начаться не позднее дня 3. Теперь у нас имеются две работы, которые имеют событие 2 в качестве своего хвостового события, причем одна из них должна начаться самое позднее в день 1, другая - самое позднее в день 3. Поэтому ПВС для события номер 2 должно иметь меньшее значение из двух. Если оно состоится позже этого, то будет задержана работа (b), а значит и весь проект.
