Последовательность этапов сетевого планирования

Виды работ в сетевом графике

1.

Действительная работа. Изображается простой стрелкой

требует затрат времени и ресурсов.

2. Работа ожидания требует только затрат времени.

3. Фиктивная работа она характеризует логическую связь между событиями.

1. Необходимо составить перечень работ по разработке конкретного мероприятия;

2. Установить топологию сети, т.е. чёткую последовательность между отдельными работами;

3. Расчёт трудоёмкости выполнения отдельной работы

4. Построить сетевой график с соблюдением определённых правил;

5. Проводится расчёт параметров, событий и работ данного сетевого графика;

6. Проводится анализ и активизация сетевого графика;

7. Проводится контроль за выполнением плана, отраженного этим сетевым графиком.

Расчёт параметров событий и работ

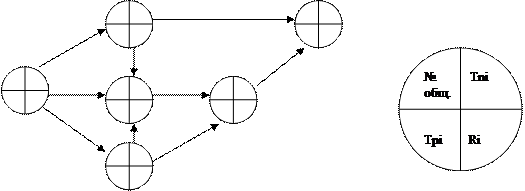

Расчёт параметров событий секторным графиком

№ событ.

№ общ.

····

Параметры событий сетевого графика следующие:

– ранний срок свершения события Tp _i

– поздний свершения события Tп _i

– резерв времени выполнения данного события. Резерв времени характеризует интервал времени, на который можно задержать или отсрочить выполнение данного события.

Перед расчётом параметров событий производится анализ длительности выполнения отдельных путей данного сетевого графика путём называется последовательность работ от начального события до завершающего. Анализ путей оформляется таблицей: расчёт продолжительности путей сетевого графика.

Обозначение путей	Последовательность чередования событий в данном пути	Продолжительность пути, tij	Резерв R (Li)
L 1 L 2 L 3 L 4 L 5	1,3,6 1,3,4,5,6 1,4,5,6 1,2,4,5,6 1,2,5,6		11

Максимальный по продолжительности путь называется критическим путём. Он определяется максимальный срок выполнения данного процесса работы.

Резерв времени определяется как разность между длиной критического пути и данного пути.

Ранний срок свершения i -го события Tp _i равен максимальной длине пути от 0 до данного i -го события:

или максимальный слева от i

справа от i

Тп _i считается с конца

Цель расчёта параметров событий – определение резерва времени, которое можно использовать при оптимизации сетевого графика.

Таблица для расчёта параметров работ

Так как работы представляют собой интервал времени, то по ним рассчитываются ранние и поздние сроки начала и окончания конкретных работ

Код работы	tij в чел.дн	Ранний срок	Поздний срок
1-2
1-3
1-4
2-4
2-5
3-4
3-6
4-5
5-6

Полный резерв времени характеризует интервал времени, на который можно отложить данную работу, не нарушая длины критического пути.

Свободный резерв определяет интервал времени, на который можно отложить данную работу, не нарушая раннего срок свершения последующего события. Свободный резерв времени позволяет управлять ходом выполнения работы.
