Принципы построения досмотровой рентгеновской техники

С оперативно-технической точки зрения досмотровая рентгеновская техника должна удовлетворять следующим основным требованиям:

- обеспечивать возможность однозначного обнаружения скрытых вложений в контролируемых объектах;

- обеспечивать радиационную безопасность обслуживающего персонала и окружения;

- не оказывать воздействия рентгеновского излучения на продукты питания, лекарственные препараты и фоточувствительные материалы, находящиеся в объектах контроля;

- обеспечивать достаточно высокую производительность контроля;

- обеспечивать удобство эксплуатации.

Анализ технических средств рентгеновского контроля, применяемых органами безопасности и таможенными службами ведущих капиталистических стран, показывает, что в настоящее время в практике их работы широко применяются рентгеноаппараты, осно­ванные на двух основных принципах получения и регистрации ре­нтгеновского изображения: флюороскопии и сканирующего рент­геновского луча.

Рассмотрим принцип флюороскопического рентгеновского контроля. Он основан на свойствах рентгеновских лучей вызывать под их действием свечение (флюоресценцию) некоторых веществ. На Рис.2.3. представлена принципиальная схема флюороскопической установки непосредственного наблюдения (флюороскопа).

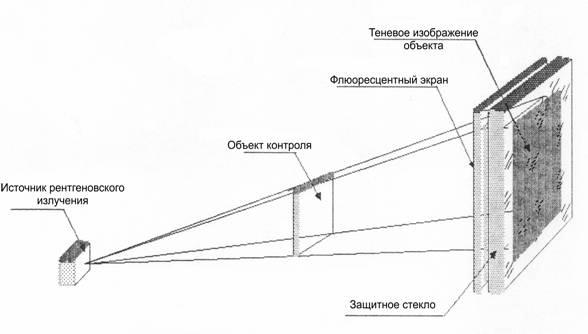

Схема флюороскопического метода рентгеновского контроля

Рисунок.2.3.

Рентгеновское излучение от источника проходит через контролируемый (просвечиваемый) предмет, преобразуется на специальном флюоресцентном экране в световой рельеф, соответствующий рентгеновскому изображению объекта (т.н. "теневое изображение"), через защитное стекло визуально воспринимается оператором.

Кроме флюороскопов непосредственного наблюдения принци­пиально могут применяться и другие схемы построения рентгеновских установок, использующих флюороскопический метод контроля. На Рис.2.4 и 2.5 представлены классификация и схемы построения флюороскопических рентгеновских установок. В этой группе флюороскопических рентгеновских аппаратов различают, кроме установок непосредственного наблюдения (вариант"а"), следующие:

Классификация флюороскопических рентгеновских установок

Рисунок.2.4.

- флюороскопы с электронно-оптическими усилителями света (вариант "б"), обеспечивающими усиление яркости видимого изо­бражения;

- флюороскопы с электронно-оптическими усилителями света и телевизионными системами передачи рентгеновского изображения (вариант "в");

- рентгенотелевизионные флюороскопы (вариант"г").

Флюороскопы с применением телевизионных устройств в свою очередь подразделяются на установки, работающие с источником излучения в непрерывном и в импульсном режимах. Импульсные установки используют кратковременные серии рентгеновских им­пульсов, достаточных для запоминания "теневого" изображения в телевизионном блоке памяти, наблюдение которого производится уже после воздействия излучения. Мировой опыт и технические возможности однозначно показывают, что наиболее приемлемым и находящим применение в таможенной практике является вариант построения флюороскопов по рентгенотелевизионному принципу с импульсным источником рентгеновского излучения и блоком памяти (Рис. 2.5 "г"), об особенностях и достоинствах которого будет сказано ниже.

а) - флюороскоп

б) - флюороскоп с усилителем света

в) - флюороскоп с усилителем света и системой

г) - рентгенотелевизионный флюороскоп

1 - источник рентгеновского излучения

2 - просвечиваемый объект

3 - рентгеновский экран

4 - оптические приборы переноса изображения

5 - электронно-оптический преобразователь

6 - блок формирования телевизионного сигнала изображения

7 - блок передачи телевизионного сигнала изображения

8 - видео-контрольное устройство (монитор)

9 - блок памяти
