Подшипники скольжения. 1. Назначение и классификация

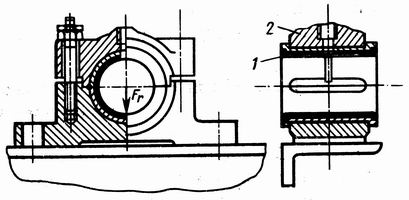

Подшипники План лекции: 1. Назначение и классификация. Общие сведения о подшипниках скольжения 2. Основные типы подшипников качения и их практический расчет (подбор) 1. Подшипники – это узлы механических передач, служащие опорами для валов и вращающихся осей. Они воспринимают радиальные и осевые нагрузки, действующие на вал, и сохраняют заданное положение его оси вращения. Подшипники классифицируют по виду трения и воспринимаемой нагрузке. По виду трения разлучают подшипники скольжения, у которых опорный участок вала скользит по поверхности подшипника (рисунок 1) и подшипники качения (рисунок 2), у которых трение скольжения заменяют трением качения посредством установки шарниров или роликов между опорными поверхностями подшипника и вала. По воспринимаемой нагрузке различают: · Радиальные подшипники (воспринимают радиальные и ограниченные осевые нагрузки); · Упорные (воспринимают только осевые нагрузки); · Радиально – упорные (воспринимают большие радиальные и большие осевые нагрузки). Все типы подшипников широко распространены. Основным элементом этого подшипника является вкладыш с тонким слоем антифрикционного материала на опорной поверхности. Вкладыш устанавливают в специальном корпусе или непосредственно в корпусе машины. Рис. 1
Основным показателем работоспособности подшипников скольжения является работа силы трения. Основной причиной разрушения таких подшипников является перегрев, а также износ вкладыша и вала (опорного участка). Рис.2
Для уменьшения трения подшипники смазывают, а в качестве материала вкладышей используют такие антифрикционные материалы, как бронза, металлокерамика и другие. Подшипники скольжения могут работать в режимах полужидкостного и жидкостного трения. Подшипники скольжения, работающие при полужидкостном трении рассчитывают: · По условному делению (тихоходные) · По произведению деления на скорость (средне-, быстроходные) Эти расчеты в приближенной форме предупреждают интенсивный износ, перегрев и заедание в подшипниках. Значения [p] и [pv] установлены на практике и зависят от вида материала вкладыша. Расчет подшипников жидкостного трения достаточно сложен и в данном курсе не рассматривается. При необходимости с ним можно ознакомится по учебнику.

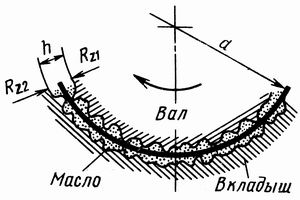

Условие жидкостного трения: .
Рис. 3

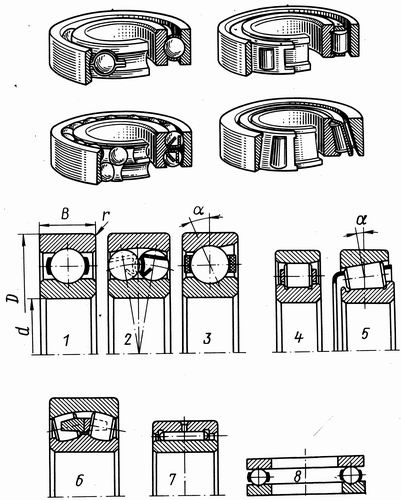

2. Применение подшипников качения позволило заменить трение скольжения трением качения, которое существенно меньше зависит от смазки. Условный коэффициент трения качения мал и весьма близок к коэффициенту жидкостного трения в подшипниках скольжения. Конструкция подшипника качения (рисунок 2) 1 – внутреннее кольцо, 2 – внешнее кольцо, вставляемое в корпусе узла машины, 3 – тело качения (шарик или ролик), 4 – сеппаротор (разделяет тела качения между собой). Подшипники качения имеют более широкое распространение, чем подшипники скольжения, так как выпускаются как стандартная продукция в массовых количествах, что значительно снижает стоимость производства. Их кольца и тела качения делают из высокопрочных подшипниковых сталей. Сепараторы чаще всего изготавливаются из стольной ленты. Они имеют следующие недостатки: · Отсутствие разъемных конструкций; · Сравнительно большие радиальные габариты; · Меньшая, чем у подшипников скольжения, быстроходность; · Низкая работоспособность при вибрациях, ударах и в агрессивных средах. По форме тел качения подшипники делятся на шариковые и роликовые, а по воспринимаемым нагрузкам опять же на радиальные, радипльно – упорные и упорные. К основным типам подшипников качения относятся: · Шариковый радиальный; · Шариковый радиально – упорный; · Роликовый радиальный; · Роликовый конический радиально – упорный; · Шариковый упорный. Рис. 4
Первый из перечисленных типов наиболее прост и дешев; остальные применяются там, где нельзя поставить шариковые радиальные подшипники.
