Топология – шина

Среда передачи - толстый коаксиальный кабель ( RG-11, RG-8).

Максимальная длина сегмента - 500 м.

Максимальная протяженность сети – 2500 м.

Максимальное количество абонентов в сегменте – 100.

Минимальное расстояние между точками подключения – 2,5 м.

Максимальное расстояние между компьютером и трансивером – 50 м.

Максимальное число компьютеров 1024

Толстый коаксиальный кабель обеспечивает максимальную протяженность сети с топологией шина. В настоящее время он используется редко, ввиду трудности монтажа аппаратуры и сравнительно высокой ее стоимостью.

Топология - шина

Среда передачи - тонкий коаксиальный кабель (RG-58).

Максимальная длина сегмента - 185 м.

Максимальная протяженность сети – 925 м.

Максимальное количество абонентов в сегменте – 30.

Минимальное расстояние между точками подключения – 1 м.

Максимальное число компьютеров 1024

Тонкий коаксиальный кабель по сравнению с толстым более гибкий, дешевый и удобный в монтаже. Сети на его основе получили большее распространение, чем сети на основе толстого коаксиального кабеля. Самым большим недостатком тонкого кабеля является меньшая допустимая длина сегмента.

Топология – пассивная звезда или пассивное дерево,

Среда передачи – неэкранированная витая пара категории 3

Максимальная длина сегмента - 100 м.

Максимальная протяженность сети – 500 м.

Максимальное количество абонентов в сегменте – 1024.

Минимальное расстояние между точками подключения – 2,5 м.

Сети 10Base-T получили широкое распространение, хотя топология пассивная звезда имеет как достоинства, так и недостатки. К недостаткам относятся необходимость обязательного применения концентратора и больший расход кабеля, по сравнению с шиной. С другой стороны, обрыв кабеля не приводит к отказу всей сети, проще диагностика сети. Также преимуществом данной спецификации является возможность постепенного перехода на Fast Ethernet.

Топология – пассивная звезда или пассивное дерево,

Среда передачи - оптоволоконный кабель

Максимальная длина сегмента - 2000 м.

Максимальная протяженность сети – 2500 м.

Максимальное количество абонентов в сегменте – 1024.

Минимальное расстояние между точками подключения – 2,5 м.

Максимальное расстояние между компьютером и трансивером – 50 м.

Применение оптоволокна позволяет значительно увеличить длину сегмента и помехоустойчивость передачи, дает возможность перейти на технологию Fast Ethernet без замены кабелей. Стоимость кабеля не слишком высока, но дорогостоящей является аппаратура для монтажа.

Для сети Fast Ethernet определены спецификации:

100Base-T4 (неэкранированная витая пара кат. 3, максимальная длина сегмента - 100 м.)

100Base-TX (неэкранированная витая пара кат.5, максимальная длина сегмента - 100 м.)

100Base-FX (многомодовый оптоволоконный кабель, максимальная длина сегмента в полудуплексном режиме - 412 м, в дуплексном режиме – 2 км)

100BaseSX (многомодовый оптоволоконный кабель, максимальная длина кабельного сегмента – 300 м).

Для сети Gigabit Ethernet определены спецификации:

1000Base-LX (многомодовый оптоволоконный кабель, максимальная длина сегмента 550 м.)

1000Base-СX (экранированная витая пара, максимальная длина сегмента - 25 м.)

1000Base-T (неэкранированная витая пара, максимальная длина сегмента – 100 м.)

1000Base-SX (многомодовый оптоволоконный кабель, максимальная длина сегмента в полудуплексном режиме - 100 м., в дуплексном – 800 м.)

3 Оборудование Ethernet

Аппаратные средства 10Base5 (рис. 9.4) включают в себя кабель, разъемы, терминаторы, трансиверы и трансиверные кабели.

Рис. 9.4 - Оборудование 10Base5

Для соединения отрезков толстого коаксиального кабеля между собой, а также терминаторов с таким кабелем используются разъемы N-типа. Два разъема N-типа для увеличения длины кабеля могут соединяться с помощью Barrel-коннекторов. На обоих концах кабеля сегмента должны быть установлены терминаторы N-типа. Один из них необходимо заземлить.

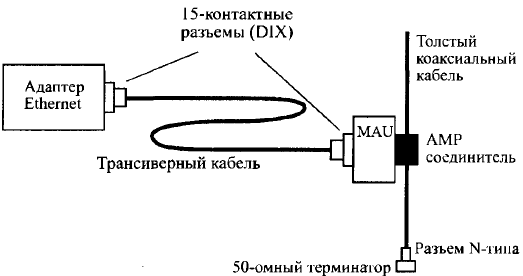

Для присоединения сетевых адаптеров к толстому коаксиальному кабелю служат трансиверы (рис.9.5).

Рис. 9.5 - Подсоединение адаптера к толстому коаксиальному кабелю

Трансивер (MAU, Medium Attachment Unit – устройство присоединения к среде) устанавливается непосредственно на толстом кабеле и связывается с адаптером трансиверным кабелем.

Для присоединения трансиверов к толстому кабелю чаще всего используются специальные устройства AMP («вампиры»), которые не требуют разрезания кабеля в точке присоединения. Они прокалывают оболочку и изоляцию кабеля и обеспечивают механическое и электрическое соединение как с оплеткой, так и с жилой кабеля.

Сетевой адаптер, работающий с толстым кабелем, должен иметь внешний 15-контактный AUI-разъем (разъем DIX типа «розетка», DB-15S).

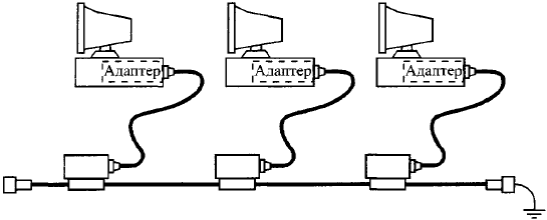

На рис. 9.6 приведена схема соединения компьютеров сети на толстом коаксиальном кабеле.

Рис. 9.6 - Соединение компьютеров сети 10Base5

Максимальное количество сегментов сети на толстом коаксиальном кабеле не должно превышать пяти. Соответственно, для их соединения потребуется четыре репитера. Но только к трем сегментам могут быть присоединены компьютеры (рис. 9.7). Это правило носит название «5-4-3».

Рис. 9.7 - Соединение сегментов 10Base5 по правилу 5-4-3

Минимальный набор оборудования для односегментной сети 10Base5 включает в себя следующие элементы:

• сетевые адаптеры с AUI-разъемами (по числу объединяемых в сеть компьютеров);

• толстый коаксиальный кабель с разъемами N-типа на концах, общая длина которо­го достаточна для объединения всех компьютеров сети;

• трансиверные кабели с 15-контактными AUI-разъемами на концах длиной от компьютера до толстого кабеля (по количеству сетевых адаптеров);

• трансиверы (по количеству сетевых адаптеров);

• два Barrel-коннектора N-типа для присоединения терминаторов на концах кабеля;

• один N-терминатор без заземления;

• один N-терминатор с заземлением.
