Оборудование 10BASE2
Для работы с тонким коаксиальным кабелем помимо сетевых адаптеров требуются только кабели соответствующей длины, разъемы, Т-коннекторы и терминаторы (рис. 9.8). Рис. 9.8 – Оборудование 10BASE2 Между каждой парой абонентов прокладывается отдельный отрезок кабеля с двумя разъемами BNC на концах. Допускается, хотя и не рекомендуется соединение отрезков кабеля между собой с помощью BNC T-коннекторов (Barrel-коннекторов). На плате адаптера должен находиться BNC-разъем, к которому присоединяется BNC Т-коннектор, связывающий плату с двумя отрезками кабеля (рис. 9.9).

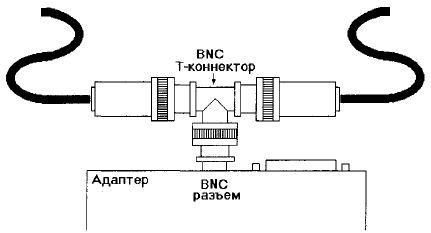

Рис. 9.9 - Присоединение адаптера к тонкому коаксиальному кабелю Пример соединения компьютеров в сеть с помощью тонкого кабеля показан на рис. 9.10.
Рис. 9.10 - Соединение компьютеров сети 10Base2 На концах кабеля включаются терминаторы, один из которых необходимо заземлить. При необходимости увеличения длины сети можно использовать репитеры (рис. 9.11).
Рис. 9.11 - Объединение сегментов сети 10Base2 с помощью репитеров Сеть на тонком коаксиальном кабеле должна подчиняться правилу «5-4-3». Минимальный набор оборудования для односегментной сети 10Base2 должен включать в себя следующие элементы: • сетевые адаптеры (по числу объединяемых в сеть компьютеров); • отрезки кабеля с BNC-разъемами на обоих концах, общая длина которых достаточна для объединения всех компьютеров; • BNC Т-коннекторы (по числу сетевых адаптеров); • один BNC-терминатор без заземления; • один BNC-терминатор с заземлением.
