Остекление балконов и лоджий

ЭРКЕРЫ

Системы комплектных балконов

Считаем необходимым рассмотреть в данном издании новую технологию устройства балконов, так называемую сис­тему комплектных балконов (рис.2.8.2), которая не так давно появилась на российском рынке. Данная технология позволяет не только устраивать (монтировать) балконы при строитель­стве новых зданий, но и заменять ремонтонепригодные конст­рукции при реставрации старых.

Системы комплектных балконов состоят из металличес­кого несущего каркаса, ограждающих балконных панелей, бе­тонных плит основания балконов и сопутствующих аксессуаров. Комплектуются они также крепежными узлами, позволяющи­ми монтировать их на фасады любого типа.

Разработаны три конструктивных типа балконов: при­ставные, пристроенные и навесные.

Система приставных балконов предназначена для проведения работ по реконструкции и реставрации объектов, а также для оборудования фасадов строящихся зданий. Боко­вые опоры несущего каркаса крепятся к фасаду здания, а лице­вые стойки опираются на "точечный" фундамент. При таком спо­собе монтажа нагрузка равномерно распределяется по всему фасаду, что позволяет оборудовать системами приставных бал­конов здания высотой до 100 м. Приставные балконы могут быть любых конфигураций и размеров.

Системы пристроенных балконов крепятся к фасаду (до 12 м) при помощи несущих консолей. При этом часть наг­рузки приходится на лицевые металлические стойки, которые опираются на "точечный" фундамент, устроенный на площадке под балконами. Такая система устройства балконов экономи­чески является наиболее выгодной.

Навесные балконные системы целесообразно ис­пользовать в тех случаях, когда под балконами отсутствует свободная площадь, например, над подъездами или парко-вочными площадками. При помощи специальных креплений эта система монтируется (навешивается) непосредственно на фасад здания. Система предназначена для зданий высотой до 12 м.

Важным преимуществом комплектных балконов явля­ется то, что при реконструкции зданий монтаж системы про­водится очень быстро и без выселения жильцов. Старые бал­конные плиты обрубаются, и на их место крепятся новые стойки или консоли.

Возможно выполнение балконных конструкций любой формы и дизайна. Конструктивные особенности системы поз­воляют при необходимости провести остекление балконов.

Эркером называют часть комнаты, выступающую из плоскости стены, снабженную окном или несколькими окнами или остекленную по всему периметру. Эркер ("Erker") - немец­кое слово, которое может быть переведено как "фонарь", "выс­туп в стене" и т.п.

Большая часть плановых (и даже объемно-пространст­венных) схем эркеров имеет простые геометрические формы (полукруглую, прямоугольную, треугольную), и лишь в неко­торых случаях форма их отличается произвольностью очерта­ний. Наиболее типичные схемы плановых решений эркеров геометрической формы показаны на рис.2.8.3.

Эркеры увеличивают площадь помещений, улучшают их инсоляцию. Приведенные на рис.2.8.4 схемы показывают влияние эркеров разной формы на интерьер помещения.

Каждый эркер, независимо от его плановой схемы и вы­соты, имеет основание, воспринимающее усилия от полезной нагрузки пола и ограждений и передающее их на систему основных несущих конструкции здании; ограждение, состоящее из стен и светопроемов, и, наконец, крышу. С появлением эр­керов, охватывающих по высоте два и более этажей, возник еще один конструктивный элемент - междуэтажное перекры­тие.

Эркеры могут конструироваться как с несущими стена­ми, так и с ненесущими. Несущие стены эркеров устанавливают на самостоятельном фундаменте и проектируют аналогично конструкциям наружных стен здания. Ненесущие наружные стены эркеров опирают на специальные консольные плиты пе­рекрытий, имеющих форму плана эркера и защемленных в стенах с перекрытиями здания.

Консольные плиты имеют опорные и контурные ребра. Нижние и верхние перекрытия эркеров, являющиеся элемен­тами наружных ограждающих конструкций, утепляют.

Рис.2.8.3

Классификация плановых схем эркеров:

А - настенные эркеры;

Б -угловые эркеры, нависающие над стенами

и не выступающие за угол А;

В -угловые эркеры, нависающие над углом А;

Г - эркеры, вписанные в падающий угол Б.

Рис.2.8.4

Схемы, показывающие влияние эркеров разной формы на интерьер комнаты.

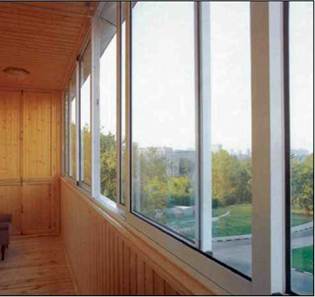

Раздвижная система остекления балконов из алюминиевых профилей (БЕСТВИНД):

А - пример, остекленного балкона; Б, В - конструктивные схемы.

Для остекления балконов или лоджий могут применять­ся деревянные конструкции, ПВХ или алюминиевые профили (рис.2.8.5). Системы остекления балконов из перечисленных материалов принципиально не отличаются от конструкций окон, которые были рассмотрены в разделе 2.5, поэтому здесь мы не будем на них останавливаться.

Рассмотрим систему безрамного остекления (рис.2.8.б, 2.8.7), которая специально разработана и успешно применя­ется для балконов и лоджий.
