УЭ 6.8-6 Измерение импульсных параметров полупроводниковых диодов

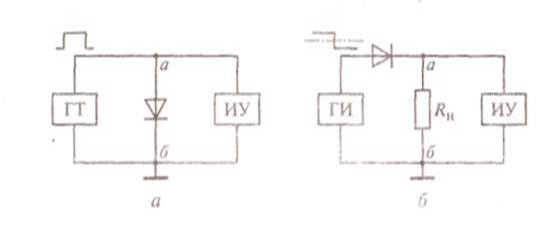

Схема для измерения максимального прямого импульсного напряжения U пр.имп max и времени τуст установления представлена на рисунке 7.6, а. На испытуемый диод подаются импульсы прямого тока от генератора импульсного тока (ГТ). Измерение напряжения на диоде во время переходного процесса и отсчет интервалов времени производятся при помощи измерительного устройства (ИУ), в качестве которого обычно используется осциллограф. При этом наибольшую трудность вызывает обеспечение достаточно крутого фронта импульса прямого тока. Параметры U пр.имп max и τуст измеряются при последовательно укорачивающемся фронте импульса тока (при прочих равных условиях). Длительность фронта можно считать приемлемой в том случае, когда измеряемые параметры перестают от него зависеть. Основным источником методической погрешности измерения U пр.имп max является индуктивность цепи между точками а и b (смотри рисунок 7.6, а), включая индуктивность самого исследуемого диода. Экспериментально оценить эту составляющую погрешности измерения можно при помощи макета, представляющего собой корпус диода с коротким замыканием в том месте, где должен располагаться кристалл полупроводника. С точки зрения снижения погрешности измерения существенным является выбор скважности импульсов прямого тока. Практически скважность импульсов выбирают в пределах от 100 до 1000. Возникающая при этом погрешность оценивается экспериментально путем сравнения результатов измерения для нескольких значений скважности. Суммарная погрешность измерения параметров U пр.имп max и τуст обычно составляет ±20 %. Рисунок 6.51 Схемы для измерения прямого импульсного напряжения, времени восстановления напряжения (а) и времени восстановления обратного сопротивления импульсных диодов (б)
Схема для измерения времени восстановления обратного сопротивления импульсных диодов показана на рисунке 7.6, б. Генератор импульсов (ГИ) обеспечивает в паузе смещение испытуемого диода током Iпр в прямом направлении. В течение импульс генератор выдает запирающее напряжение установленного уров ня. Измерение интервала времени τвос осуществляется измерительным устройством (ИУ). В простейшем случае таким измерительным устройством мо- жет быть осциллограф. Измерительное устройство подключаете к сопротивлению нагрузки RH. Напряжение на входе измерительного устройства, так же, как и ток, протекающий через диод, зависит от времени. Наибольшую трудность, здесь представляет фиксация момента времени, когда переходный обратный ток па дает до отсчетного уровня Iвос. Рисунок 6.52 Усовершенствованная схема для измерения времени восстановления обратного сопротивления диодов На рисунке 6.52 изображена модификация схемы измерительного устройства, в значительной степени облегчающая проведение процедуры измерений. На испытуемый диод подается смещенный в прямом направлении импульс тока от генератора импульсов. Импульсы отрицательной полярности от генератора импульсов обеспечивают быстрое переключение диода с прямого ток" на обратный. Вспомогательные диоды Д1 и Д2 образуют цепь постоянного тока в паузе между импульсами. В результате напряжение на сопротивлении Rи в паузе равно нулю, и на осциллограмме появляется нулевой уровень отсчета величины IBOCRн. Вспомогательная цепь из диода Д3 и источника постоянного напряжения Е3 служит для устранения выброса напряжения в первый момент после переключения. Источник постоянного напряжения Е3 выбирают порядка (1,5...2) IBOCRн. Обязательным критерием применимости схемы рис. 16.7 является малая инерционность вспомогательных диодов Д1, Д2 и Д3. Время восстановления этих диодов должно быть, по крайней мере, на порядок ниже измеряемого значения τвос.
При тщательном выполнении всех методических требований суммарная погрешность измерения параметра т„ос при использовании осциллографа составляет 15... 30 %.
