Пример 1. Примером ММ сложного компонента может служить модель транзистора

Примером ММ сложного компонента может служить модель транзистора.

На рис. 2 представлена простейшая эквивалентная схема биполярного транзистора, на которой зависимые от напряжений источники тока и отображают статические вольтамперные характеристики p-n переходов, и — тепловые токи переходов, — температурный потенциал, и — напряжения на эмиттерном и коллекторном переходах, и — емкости переходов, и — сопротивления утечки переходов, и — объемные сопротивления тел базы и коллектора, — источник тока, моделирующий усилительные свойства транзистора, и — прямой и инверсный коэффициенты усиления тока базы. Здесь — фазовые переменные, а остальные величины — параметры модели транзистора. Модель Эберса-Молла –включает 14, Гуммеля-Пуна -25 параметров.

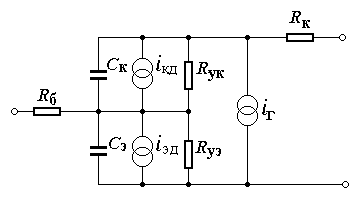

Рис. 2. Эквивалентная схема биполярного транзистора
